Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Turbo GeForce GTX 960 OC 2048 МБ 128-битной GDDR5 PCI-E

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB).

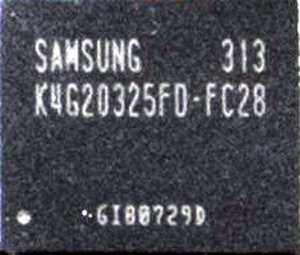

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

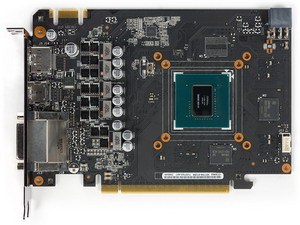

Вид спереди
Asus Turbo GeForce GTX 960 OC 2048 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 960

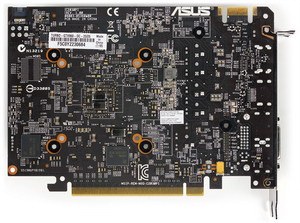

Вид сзади
Asus Turbo GeForce GTX 960 OC 2048 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 960

В PCB внесены лишь минимальные изменения, касающиеся в основном блока питания. Схема питания стала 5-фазной, применяется технология Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев. Частота работы ядра увеличена относительно штатного значения, но ненамного. Правда, к услугам пользователей имеется фирменная утилита GPU Tweak, которая позволяет дополнительно поднять частоты работы карты. Эта программа поставляется вместе с картой на диске, а также ее можно скачать с вебсайта производителя.

На сей раз СО абсолютно не такая, какую мы привыкли видеть в последнее время. Используется сравнительно небольшой медный радиатор для охлаждения ядра, а также имеется маленький радиатор для силовых транзисторов. Микросхемы памяти не охлаждаются.

Основная особенность данного кулера состоит в расположении вентилятора, который стал цилиндрическим. Собственно, такая форма СО не нова, она регулярно применяется в референсных образцах новых продуктов Nvidia. Так вот, по заявлениям производителя, такой кулер может обеспечить более качественное охлаждение, используя захват воздуха вентилятором не только с лицевой, но и с оборотной стороны карты (благо малая длина PCB позволяет это сделать).

Также производитель заявляет о том, что в вентиляторе установлен двойной подшипник, обеспечивающий долговечность и низкий шум при работе. Мы вентилятор не разбирали, поэтому просто поверим на слово.

Под нагрузкой максимальная температура не превысила 74 градус, что является удовлетворительным результатом для видеокарты такого уровня.

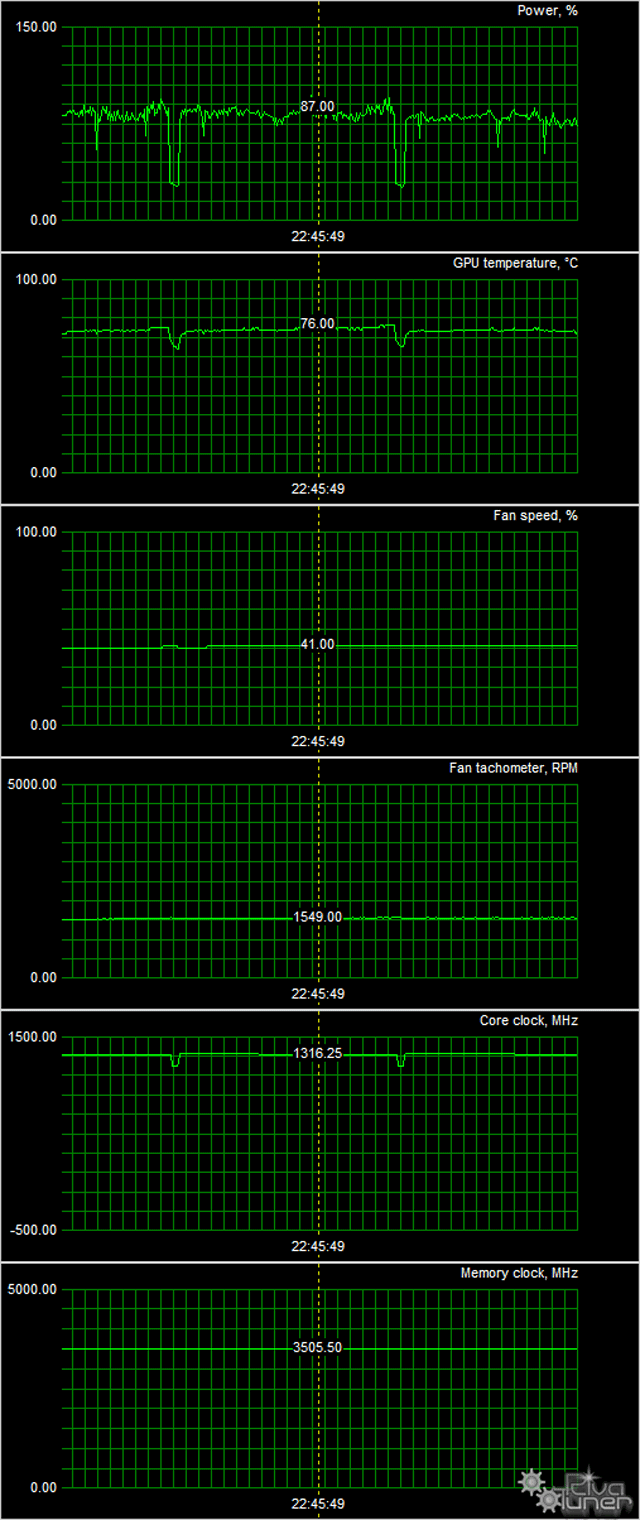

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

• Помещение шумоизолировано и заглушено, снижены реверберации.
• Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
• Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
• Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
• Режимы измерения:
• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентилятор работал на уровне 1200 оборотов в минуту, шум составлял 30 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 42 °C, вентилятор работал на той же частоте вращения, уровень шума оставался тем же (30 дБА).

В режиме максимальной нагрузки в 3D температура быстро достигала 70 °C, затем медленно поднималась до 76 °C), вентилятор при этом раскручивался до 1550 оборотов в минуту, шум вырастал до 34 дБА. По большому счету, СО не очень шумная (мы видели заметно более высокие максимальные значения), однако в отличие от большинства современных решений здесь вентилятор в режимах с малой нагрузкой не останавливается (у той же Asus есть специальная серия карт Strix, где на это делается упор). Таким образом, по минимальному уровню шума это одна из самых «громких» карт.

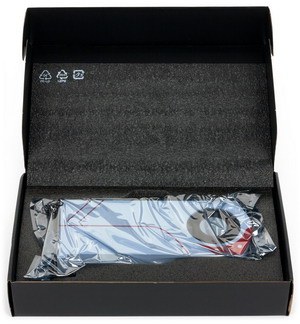

Упаковка

Установка и драйверы

Конфигурация тестового стенда

• Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):

• процессор Intel Core i7-3960X (o/c 4 ГГц);
• СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
• СО Intel Thermal Solution RTS2011LC;
• системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
• оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
• жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
• 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
• блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
• корпус Corsair Obsidian 800D Full Tower.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

BioShock Infinite (Irrational Games/2K Games)

Watch Dogs (Ubisoft)

Grand Theft Auto V (Rockstar Games/Rockstar Games)

The Witcher 3: Wild Hunt (CD Projekt RED)

Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

3DMark (2013) (FutureMark)

Metro: Last Light (4A Games/Deep Silver)

Battlefield 4 (EA Digital Illusions CE/EA)

Dragon Age: Inquisition (BioWare/EA)

Результаты тестов: сравнение производительности

Выводы

Комментарий к Рейтингам iXBT.com

Комментарий к Рейтингам полезности

Asus Turbo GeForce GTX 960 OC 2048 МБ 128-битной GDDR5 PCI-E — несколько странный, на наш взгляд, ускоритель. Разумеется, кому-то он может показаться интересным, однако смысл экспериментов с кулером при наличии безусловно удачной серии Strix неочевиден. Вентилятор у данной карты вращается всегда, не выключаясь даже в режиме простоя, так что минимальный создаваемый ею шум довольно высок. Фабрично повышенные частоты мало что дают этому ускорителю, и к тому же он сильно зажат низкой пропускной способностью памяти со 128-битной шиной (частота памяти производителем не поднималась). Один плюс — карта хорошо разгоняется, и с помощью GPU Tweak можно получить прирост производительности в 5-8%. Но в целом мы так и не поняли смысл выпуска такой карты (при наличии колоссального ассортимента GTX 960 у Asus, включая модели серии Strix и иные, обладающие более яркими преимуществами). Дополнительными плюсами являются габариты карты (она занимает 2 слота в компьютере) и задекларированное производителем время службы вентилятора в 4 раза дольше обычного.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за август 2015 года и по сути только за оригинальное решение СО с двусторонним вдувом воздуха)

награду получила карта:

• Asus Turbo GeForce GTX 960 OC 2048 МБ 128-битной GDDR5 PCI-E

Компания ASUS продолжает радовать своих поклонников, расширяя относительно молодую линейку видеокарт ASUS STRIX при помощи новых решений. Очередным пополнением этого семейства стала версия видеокарты NVIDIA GeForce GTX 960, с ключевыми особенностями которой вы можете ознакомиться в обзоре Inno3D GeForce GTX 960 iChill Ultra.

Что же касается тестируемой модели ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-2GD5), то она получила не только заводской разгон, но и высококачественную элементную базу, а также фирменную систему охлаждения DirectCU II с интегрированной технологией 0dB FAN, которая позволяет использовать СО в пассивном режиме при невысокой нагрузке. Давайте же перейдем непосредственно к обзору для более подробного изучения всех особенностей новинки.

Спецификация видеокарты ASUS GeForce GTX 960 STRIX DirectCU II OC:

ASUS GeForce GTX 960 STRIX DirectCU II OC

NVIDIA GM206 (Maxwell)

Количество универсальных шейдерных процессоров (CUDA-ядер)

Поддерживаемые API и технологии

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базовая / динамическая частота графического ядра, МГц

Частота памяти (эффективная), МГц

Объем памяти, ГБ

Ширина шины памяти, бит

Пропускная способность памяти, ГБ/с

PCI Express 3.0 x16

Цифровое – до 4096 x 2160

Аналоговое — до 2048 x 1536

Интерфейсы вывода изображения

3 х DisplayPort

Поддержка HDCP и декодирования HD-видео

Минимальная мощность блока питания, Вт

Дополнительные разъемы питания PCIe

1 x 6-контактный

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Тестируемая модификация NVIDIA GeForce GTX 960 выгодно отличается не только фирменной системой охлаждения, но и наличием заводского разгона графического ядра со стандартных 1126 до 1228 МГц (в режиме «Gaming», который выбран по умолчанию). С учетом технологии NVIDIA GPU Boost 2.0 графическое ядро в среднем работает на частоте 1291 МГц вместо рекомендованных 1178 МГц. Также получила разгон и подсистема видеопамяти, которая функционирует на эффективной частоте 7200 МГц вместо рекомендованных 7010 МГц.

Отдельно отметим, что видеокарта тестировалась нами в более производительном режиме «OC», в котором номинальная и динамическая частота GPU составляет 1253 МГц и 1317 МГц соответственно. Его активация осуществляется в комплектной утилите ASUS GPU Tweak путем выбора предустановленного профиля «O».

Упаковка и комплектация

Видеокарта ASUS STRIX-GTX960-DC2OC-2GD5 поставляется в достаточно компактной коробке, выполненной из плотного картона и украшенной оригинальной и стильной полиграфией с логотипом линейки ASUS STRIX. Помимо наименования компании-производителя и модели устройства, отметим упоминание об объеме и типе используемой видеопамяти и о принадлежности данного решения к линейке «OC» (разогнанных в заводских условиях графических ускорителей). Также в нижнем правом углу отмечена поддержка технологий NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream и DirectX 12.

В качестве основных преимуществ новинки выступают: фирменная система охлаждения DirectCU II c технологией 0dB FAN, цифровая подсистема питания DIGI+ VRM и улучшенная элементная база, выполненная согласно концепции Super Alloy Power. Она включает в себя:

• твердотельные конденсаторы Super Alloy Capacitors с повышенным в 2,5 раза сроком службы;
• дроссели с ферритовым сердечником Super Alloy Chokes;
• полевые транзисторы Super Alloy MOS с повышенным на 30% пороговым напряжением;
• тантал-полимерные конденсаторы SAP CAP, которые обладают высоким уровнем стабильности и эффективности даже при работе видеокарты в режиме экстремального разгона.

При повседневном использовании описанные выше преимущества позволяют на 15% повысить производительность, на 35 градусов снизить рабочую температуру и в 2,5 раза увеличить срок службы графического адаптера.

Обратная сторона коробки традиционно отведена под немного более подробное описание преимуществ, указанных на лицевой стороне. Также тут находится схематическое изображение интерфейсной панели и упоминание о возможностях фирменной утилиты GPU Tweak с функциями онлайн-трансляции (Online Streaming) и переключения между упомянутыми выше режимами «Gaming» и «OC».

Список системных требований к компьютеру, в который планируется установка видеокарты, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 400 Вт и выдавать минимум 38 А по линии +12В. Также тестируемая модель требует подключения только одного 6-контактного кабеля PCIe.

В комплекте с графическим адаптером ASUS GeForce GTX 960 STRIX DirectCU II OC мы обнаружили стандартную документацию, диск с ПО и переходник с DVI-I на D-Sub, что является вполне достаточным набором аксессуаров. Проблем с подключением дополнительного питания у вас возникнуть не должно, так как практически все современные блоки питания оснащены как минимум одним 6-контакным кабелем PCIe.

Для вывода изображения на тестируемой новинке используется эталонный набор интерфейсов:

• 1 х DVI-I;
• 1 х HDMI 2.0;
• 3 х DisplayPort.

Поддерживаются следующие разрешения:

• цифровое — до 4096 x 2160;
• аналоговое — до 2048 x 1536.

Внешний вид и элементная база

Модель ASUS STRIX-GTX960-DC2OC-2GD5 выполнена на компактной печатной плате черного цвета, с эталонным принципом компоновки. Используемая элементная база соответствует фирменной концепции Super Alloy Power и включает в себя исключительно высококачественные компоненты: твердотельные конденсаторы, улучшенные МОП-транзисторы, дроссели с ферритовым сердечником, а также тантал-полимерные конденсаторы. Это повышает стабильность и надежность работы графического адаптера в целом, а также продлевает срок его службы.

Питание новинки выполнено по вполне стандартной пятифазной схеме, где четыре фазы отвечают за питание графического ядра, а одна предназначена для подсистемы видеопамяти.

В качестве цифрового ШИМ-контроллера подсистемы питания используется микросхема uP1608TK производства компании uPI Semiconductor.

В соответствии с рекомендациями компании NVIDIA для питания тестируемого графического адаптера используется слот PCI Express x16 и один 6-контактный разъем PCIe, расположенный на боковой стороне платы. Благодаря продуманному его размещению кулер нисколько не затрудняет отключение кабеля PCIe.

Для обеспечения работы технологии NVIDIA SLI в ASUS STRIX-GTX960-DC2OC-2GD5 используется один коннектор для подключения соответствующего мостика, который позволяет объединить два видеоускорителя для совместного расчета графических эффектов. Напомним, что вы можете ознакомиться с результатами тестирования NVIDIA GeForce GTX 960 в режиме 2-Way NVIDIA SLI в обзоре GIGABYTE GeForce GTX 960 WINDFORCE OC.

Обратная сторона новинки, изначально прикрытая опорной пластиной, примечательна двумя из четырех чипов видеопамяти, упомянутыми выше тантал-полимерными конденсаторами и рядом других электрических компонентов.

В основе тестируемой модели лежит графический чип NVIDIA GM206-300-A1 (Maxwell), произведенный по 28-нм техпроцессу. Он включает в себя 1024 универсальных шейдерных конвейера (ядер CUDA по терминологии NVIDIA), 32 блока растеризации и 64 текстурных блока. Как мы уже говорили, видеокарта отличается заводским разгоном графического ядра, частоты работы которого в режиме «OC» составили 1253 и 1317 МГц.

Память модели ASUS STRIX-GTX960-DC2OC-2GD5, общим объемом 2 ГБ, набрана с помощью 4-х чипов Samsung K4G41325FC-HC28 емкостью 512 МБ каждый. Согласно документации, их эффективная частота равна 7000 МГц, однако в нашем случае она была повышена до 7200 МГц. Обмен данными между графическим процессором и памятью осуществляется через 128-битную шину, которая способна пропускать 115,2 ГБ информации за секунду.

Система охлаждения

Видеокарта с установленной системой охлаждения DirectCU II занимает два слота расширения и имеет общую длину 215 мм согласно официальному сайту компании ASUS (225 мм согласно измерениям в нашей тестовой лаборатории).

Охладитель состоит из достаточно компактного радиатора, в конструкции которого применяются 47 продольно расположенных алюминиевых пластин, двух 75-мм осевых вентиляторов с поддержкой технологии 0dB FAN, а также пластикового кожуха, накрывающего всю конструкцию сверху.

Непосредственно сами вертушки произведены компанией FirstDo и имеют маркировку «FD7010H12S». Номинальное напряжение их работы составляет 12 В, а сила тока – 0,35 А, что дает итоговую мощность на уровне 4,2 Вт. Судя по букве «S» в названии, они построены на подшипниках скольжения (sleeve bearing).

Для равномерного распределения тепла по всей площади радиатора применяются четыре медные тепловые трубки разного диаметра: две 8-мм и две 6-мм. Отметим, что ребра радиатора и тепловые трубки покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением металлов. Стандартно для кулеров DirectCU II применяется схема непосредственного контакта тепловых трубок с поверхностью графического процессора через небольшой слой термопасты для ускоренного отвода излишков тепла.

Для повышения эффективности теплообмена трубки надежно припаяны к ребрам алюминиевого радиатора и медному основанию.

Поскольку основная система охлаждения не контактирует напрямую ни с силовыми элементами модуля стабилизации питания, ни с чипами памяти, то для охлаждения первых используется отдельный элемент в виде низкопрофильного радиатора с термоинтерфейсом на обратной стороне. А вот микросхемы памяти, к сожалению, лишены какого-либо дополнительного охлаждения.

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 62 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 57% от своей максимальной мощности. Уровень шума при этом по субъективным ощущениям можно охарактеризовать как тихий.

В режиме максимальной частоты вращения лопастей вентиляторов температура GPU опустилась до 54 градусов. При этом шум вполне логично повысился до среднего уровня, но оставался достаточно комфортным для продолжительной работы возле ПК.

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение графического ядра. В таком режиме температура GPU не превышает 39 градусов, поскольку вентиляторы вообще перестают вращаться и система охлаждения работает в полностью пассивном режиме. Именно здесь и проявляется упомянутая выше технология 0dB FAN, обеспечивающая беззвучный режим функционирования видеокарты при низких нагрузках.

В целом кулер тестируемой модели проявил себя исключительно с положительной стороны, продемонстрировав не только высокую эффективность охлаждения, но и комфортный уровень шума при максимальной нагрузке.

Тестирование

При тестировании использовался Стенд для тестирования Видеокарт №4

Выберите с чем хотите сравнить GeForce GTX 960 2GB GDDR5 ASUS DirectCU II STRIX OC

Для начала отметим, что версия NVIDIA GeForce GTX 960 от ASUS обладает более высоким уровнем заводского разгона, что позволило ей оказаться впереди модели от GIGABYTE в среднем на 2,5% и практически на 2% без учета режима 4K Ultra HD.

Говоря о сравнении с NVIDIA GeForce GTX 970, то в целом ее преимущество составило внушительный 61%. Если же не принимать во внимание режим 4K Ultra HD, то отставание ASUS STRIX-GTX960-DC2OC-2GD5 лишь немногим более 40%. Как видим, NVIDIA GeForce GTX 970 намного больше подходит для высоких разрешений, что логично, учитывая разрядность шины памяти и общую вычислительную мощность более дорогой модели.

AMD Radeon R9 290X оказалась впереди тестируемой новинки в среднем на 55%. Если же не учитывать режим 4K Ultra HD, то ее преимущество остается значимым, однако оно уже существенно ниже, а именно 33%.

Как видим, ASUS STRIX-GTX960-DC2OC-2GD5 оптимально подходит для воспроизведения игр в разрешении Full HD. В таком случае даже большинство требовательных новинок можно будет комфортно поиграть при максимальных настройках графики. Если же планируется переход на более высокое разрешение, тогда придется понижать уровень детализации для обеспечения плавного воспроизведения виртуального мира.

Разгон

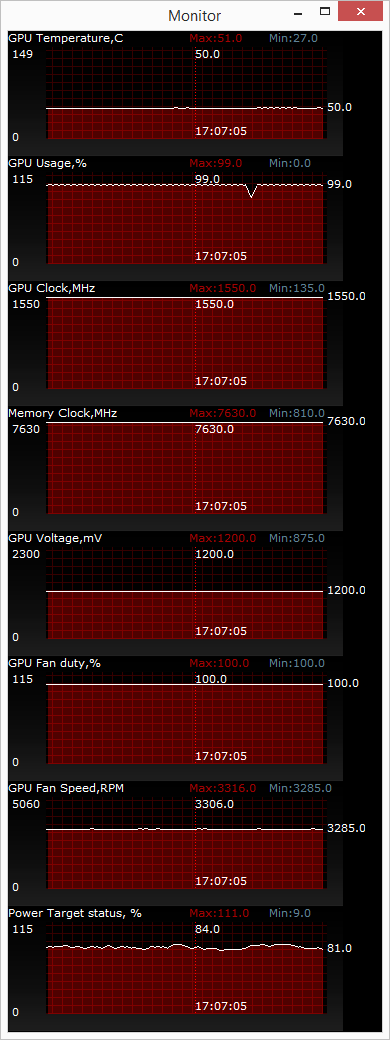

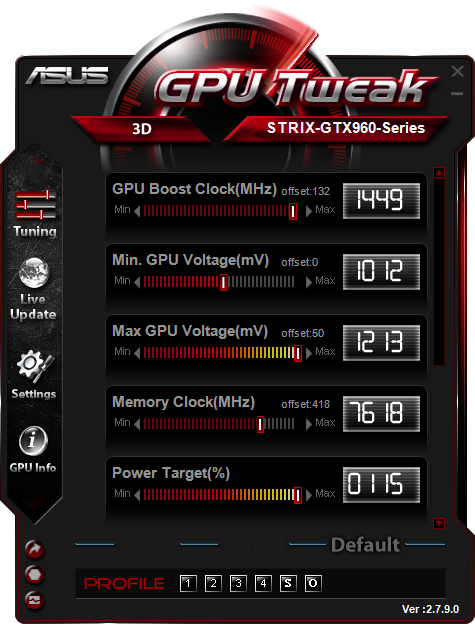

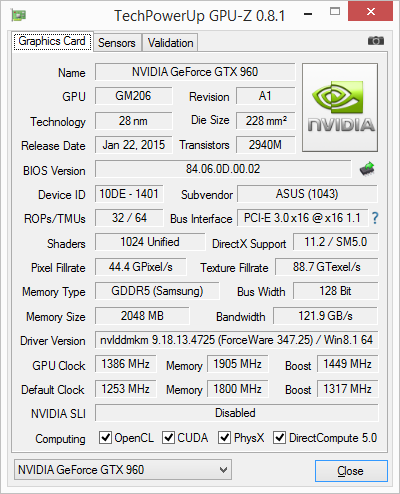

При помощи утилиты ASUS GPU Tweak 2.7.9.0 было поднято напряжение GPU на 50 мВ, что позволило разогнать графический процессор с 1253 до 1386 МГц. Прирост составил 23% относительно эталонного значения модели NVIDIA GeForce GTX 960 и 10,6% относительно номинальной частоты видеокарты ASUS STRIX-GTX960-DC2OC-2GD5. С учетом работы технологии NVIDIA GPU Boost 2.0 частота графического процессора составила в среднем 1449 МГц. Видеопамять при этом удалось ускорить до 7620 МГц (прирост 8,9% относительно эталонного значения и 5,8% относительно частоты тестируемой модели).

В процессе разгона скорость вращения вентиляторов была принудительно установлена на максимум, однако температура графического ядра не превышала 50 градусов.

Оценить прирост производительности модели ASUS GeForce GTX 960 STRIX DirectCU II OC вследствие ручного разгона можно в таблице ниже:

Обзор ASUS GeForce GTX 960 DirectCU II Black Edition

Полное название: ASUS GeForce GTX 960 DirectCU II Black Edition, код производителя: GTX960-DC2OC-2GD5-BLACK.

Упаковка и комплект поставки
