Она рассчитана на четыре накопителя

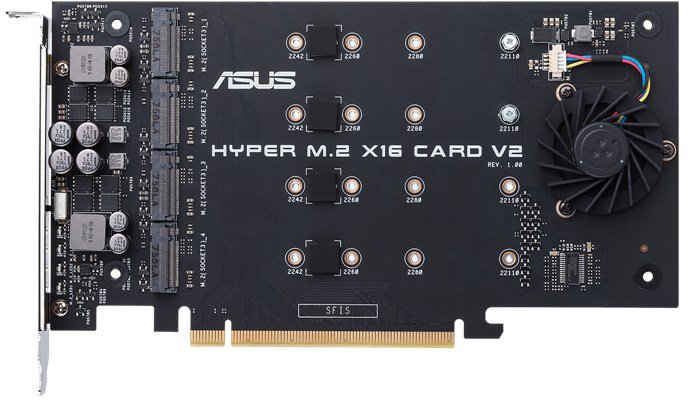

В октябре 2017 года компания Asus представила карту расширения Hyper M.2 x16 Card, с помощью которой можно было формировать массивы RAID из SSD типоразмера M.2 с интерфейсом PCIe. На этой неделе каталог производителя пополнила новая версия этого изделия — Hyper M.2 x16 Card V2.
Как и ее предшественница, карта с интерфейсом PCIe 3.0 x16 располагает четырьмя слотами M.2, в каждый из которых разведено по четыре линии. Карта поддерживает технологию Intel VROC (Virtual RAID on CPU), доступную в случае плат на чипсетах X299, Z370 и Z390, и протестирована на совместимость с системами на процессорах AMD Ryzen Threadripper. Ее можно использовать с платами на чипсетах AMD X399, X470, B450, X370 и B350.
В слоты Hyper M.2 x16 V2 можно устанавливать накопители типоразмера M.2 2242, 2260, 2280 или 22110, для охлаждения которых есть вентилятор. На плате нет коммутатора PCIe, то есть системная плата должна поддерживать сегментацию шины. Для большинства моделей категории HEDT, выпускаемых c 2016 года, это не проблема, но то, сколько накопителей можно будет установить, определяется слотом (x8 или x16), процессором и наличием в системе 3D-карты, то есть фактической доступностью линий PCIe в слоте, куда установлена карта Hyper M.2 x16 V2.
По сравнению с первой версией карты допустимая потребляемая мощность каждого накопителя увеличена до 14 Вт. Размеры платы составляют 202 х 96 х 13 мм. Цену производитель не приводит.
Asus и Intel показали реализацию технологии VROC
На выставке Computex компания Asus показала устройство Hyper M.2 x16 Card, которое заодно можно назвать и новинкой Intel. Hyper M.2 x16 Card — это плата расширения с интерфейсом PCIe, которая располагает четырьмя разъёмами для подключения SSD формата M.2.
Она предназначена для создания массивов RAID. Что же касается новинки Intel, суть в том, что данное устройство поддерживает технологию Intel VROC (Virtual RAID on CPU) — программную реализацию массивов RAID. Это новая технология и пока она будет поддерживаться исключительно процессорами Skylake-X (о поддержке Kaby Lake-X пока данных нет) и чипсетами X299. Более того, с Hyper M.2 x16 Card можно использовать лишь твердотельные накопители компании Intel.
У устройства есть интересная особенность. По умолчанию при установке накопителей активируется режим RAID 0. Можно использовать и другие, но за это придётся доплатить отдельно. Причём во избежание попыток взлома ПО, компания Intel (или Asus) реализовала данную особенность физически. Для того, чтобы использовать режим RAID 1 либо RAID 5 необходимо приобрести специальный ключ и вставить его в соответствующий разъём SATA на системной плате. За ключ для RAID 1, по слухам, придётся отдать около 85-100 долларов, а за ключ для реализации RAID 5 попросят уже примерно 250-300 долларов.
Из остального можно отметить наличие вентилятора, который можно принудительно отключить, и четырёх светодиодов, оповещающих о работе SSD.
Адаптер ASUS HYPER M.2 X16 CARD выполнен в виде платы расширения с интерфейсом PCIe x16, и четырьмя разъёмами для подключения накопителей формата M.2 PCIe.
Адаптер Hyper M.2 x16 обладает высокой пропускной способностью – до 128 Гбит/с (32 Гбайт/с), что обеспечивает быстрый обмен данными с подключенными к нему твердотельными накопителями.
Высокоскоростные твердотельные накопители нуждаются в хорошем охлаждении, поскольку в случае перегрева они сбрасывают частоту работы, что приводит к падению производительности. Для решения этой проблемы на адаптере Hyper M.2 x16 установлен кулер, состоящий из вентилятора и радиатора.
Адаптер ASUS HYPER M.2 X16 CARD поддерживает технологию Intel VROC (Virtual RAID on CPU) и пользователям "бесплатно" будет доступна лишь возможность создания массивов RAID 0. Для создания RAID 1 или RAID 5 придётся докупить специальный аппаратный ключ: VROCISSDMOD.
VROC дает возможность создания RAID-массивов из большого числа накопителей с интерфейсом PCIe, подключенных непосредственно к процессору (т.е. использующих линии процессора), что обеспечивает повышенную скорость передачи данных в отличие от традиционных RAID-массивов на базе чипсета, чья производительность упирается в пропускную способность шины DMI (32 Гбит/с). На VROC-адаптер Hyper M.2 X16 Card можно установить до четырех накопителей с интерфейсом M.2, а затем, при необходимости, объединить их в RAID-массив, в том числе загрузочный. Количество плат Hyper M.2 X16 Card также не ограничено в одной системе (для процессоров Intel), но они должны использовать линии процессора.
Характеристики ASUS HYPER M.2 X16 CARD:
4x M.2 x4 Socket 3 с вертикальным M Key, т.е. поддерживаются только PCIe SSD накопители (интерфейс SATA не поддерживается).
Поддерживается установка форматов SSD-накопителей: M.2 2242, M.2 2260, M.2 2280 и M.2 22110.
Поддержка NVM Express SSD.
При использовании одиночного тома нет ухудшения производительности по сравнению с обычным слотом M.2.
На карте есть преобразователь питания, поскольку в PCIe слоте используется иное напряжение, нежели требуется для M.2.
LED индикаторы активности накопителей.
Активная система охлаждения, с кнопкой выключения вентилятора. Уровень шума вентилятора: до 48 дБ.
Размеры карты: 202х96х13 мм.
Гарантия: 3 года.
Цена такого адаптера, всего в 1.5 раза выше, чем у ASUS HYPER M.2 X4 MINI и это с учетом того, что ASUS HYPER M.2 X16 CARD позиционируется как серверные комплектующие.
И стоит отметить, что это не аналог карты HighPoint SSD7101, на ней нет моста коммутатора PLX PEX 8747. И настройка полосы пропускания выставляется в BIOS материнской платы (соответственно нужна поддержка в BIOS для этого).
Фото коробки адаптера ASUS HYPER M.2 X16 CARD:
Фото обратной стороны коробки ASUS HYPER M.2 X16 CARD:
Серийный номер и номер партии: 90MC05G0-M0EAY0.
Сбоку коробки с HYPER M.2 X16 CARD, надпись на русском языке: Наслаждайтесь новыми инновационными технологиями.
Сбоку коробки при ее открытии, надпись на русском языке: Для предотвращения заграязнения окружающей среды и экономии ресурсов, ASUS поэтапно осуществляет программу GreenASUS, включая повторное использование картона для замены пенопласта во внутренней упаковке.
И внутри мы видим защитную форму из картона и антистатический пакет с ASUS HYPER M.2 X16 CARD:
Набор из четырех втулок и четырех M.2 винтов:
Памятка (в том числе и на русском языке) по правилам безопасности и электробезопасности:
Quick Start Guide — только на английском языке.
Фото адаптера ASUS HYPER M.2 X16 CARD спереди:
Фото ASUS HYPER M.2 X16 CARD сзади, где мы видим также маркировку платы: MSIP-REM-M5Q-HYPERM2X16.
Чтобы снять кожух, который играет роль радиатора, откручиваем на задней части платы четыре винта:
Кожух с четырьмя приклеенными полосками термоинтерфейса:
Вентилятор гонит воздух, внутри кожуха-радиатора, т.е. сами M.2 накопители воздухом не обдуваются (поэтому должна быть тесная связь их с радиатором). Теплый воздух выкидывается наружу корпуса ПК:
Отсек для вентилятора:
Силовые элементы около задней планки:
Сначала вкручиваем втулку, потом в сокет устанавливаем M.2 диск и фиксируем его винтом.
Встроенный радиальный вентилятор для предотвращения перегрева твердотельных накопителей.
Механический переключатель M.2 FAN Power Switch с двумя режимами OFF/ON (это значение по-умолчанию) и 4x M.2 activity LED.
Вкручиваем втулку (по часовой стрелке), в резьбу с надписью 2280 для M.2(SOCKET3)_1 (необходимо последовательно заполнять слоты по порядку, начиная с ближайшего от PCIe разъема:
Затем, в сокет устанавливаем M.2 диск и фиксируем его винтом.
Аналоги: ASRock Ultra Quad M.2 Card с четырьмя слотами M.2 (NGFF M-key). Отличия от ASUS HYPER M.2 X16 CARD, это то что ASRock Ultra Quad M.2 Card поддерживает установку накопителей форм-фактора: накопители размещаются по диагонали вертикально (под углом 45 градусов, что укорачивает путь прохождения сигнала и улучшает производительность), а не горизонтально.
Есть возможность установить больше карт расширения ASRock Ultra Quad M.2 для устройств M.2. С помощью бортового переключателя можно легко справится с управлением несколькими картами Ultra Quad M.2 Cards.
Используется 50мм радиальный вентилятор охлаждения (в ASUS он 40мм). Отключать вентилятор, изменять его скорость вращения можно через утилиту (на ASUS механический переключатель). А также скорость этого вентилятора можно настраивать переключателем на плате, давая ещё больше вариантов настройки.
Одиннадцати санитметровая термокрышка закрывает каждую микросхему NAND на устройствах M.2 SSD, передавая тепло алюминиевому радиатору, создаваемое скоростным накопителем M.2 SSD. Это продлевает срок службы устройств.
Поддержка технологии Intel VROC (Virtual RAID on CPU).
Есть дополнительный силовой разъем: 6-pin PCIe (на 12В). Размеры: 244х112 мм.
Адаптер ASRock Ultra Quad M.2 Card без кожуха охлаждения:
Gigabyte CMT2014 (9CMT2014NR-00). Его особенности: нет охлаждения (ни пассивного, ни активного), наличие температурных датчиков (они размещены там, где у большинства M.2 накопителей расположены контроллеры, самая горячая часть). Если на слотах, которые обращены назад, установлены накопители M.2-2280 (или меньше), можно отломить кусочек карты, чтобы уменьшить его длину с 210мм до 185 мм.
*Официально они предназначены только для платформы Intel Xeon Purley.
Размер адаптера: 210х130мм.
И еще одно решение от тайваньской компании Gigabyte: адаптер CMT4034 M.2 PCIe (9CMT4034NR-00). Поддержка установки четырех M.2 22110 (длина до 110 мм) или M.2 2280 (длина до 80 мм) накопителей с интерфейсом PCI-Express 3.0 x4 (32 Гбит/с). Интерфейс: PCI-Express 3.0 x16. Плата выполнена в низкопрофильном варианте. Алюминиевый радиатор охлаждения. Размеры платы: 150 х 68,9 мм.
Для тех материнских плат, у которых в BIOS нет возможности разделить х16 слот на несколько х4 линий, есть решение в лице: Akasa AK-PCCM2P-04. Которое поддерживает установку двух накопителей M.2 PCIe/NVMe (M key) SSD 2230, 2242, 2260, 2280. Но, для этого надо занять два PCIe Gen3 x4, x8 или x16 слота.
Читаем далее, про тестирование скорости работы адаптера ASUS HYPER M.2 X16 CARD в материнской плате ASUS PRIME Z370-A (ASUS PRIME Z390-A).
