Схема лазерного принтера canon lbp 1120

Источник лазерного принтера Canon LBP-1120 имеет классический вариант построения для такого типа принтеров, но есть и своя особенность, это применения в качестве управляющей микросхемы специального ШИМ-контроллера. Стоит отметить, что источники на базе этой микросхемы очень часто встречаются и в других лазерных принтерах и МФУ, например от фирмы HP. Конструктивно блок питания принтера расположен на плате управления принтером. На этой же плате расположены высоковольтные источники питания для роликов первичного заряда, проявки и переноса см. рис. 1. Структурная схема блока питания представлена на рис. 2.

Блок питания принтера формирует стабилизиро­ванные напряжения +24В используемое для питания двига­телей, источников высоких напряжений, соленоидов, реле, вентилятора и т.п.; а также +5В и +3.3.В, необходимое для питания микросхем контроллера и форматера, памяти, светодиодов оптопар, датчиков, лазера, интерфейсных цепей и т.д. Рассмотрим рабо­ту составных частей БП (см. рис. 3).

Разъемом подключения сетевого кабеля принтера обозначен на схеме INL101. Входные цепи принтера представлены входным помехоподавляющим фильтром и цепями управления узлом фиксации изображения. Включение принтера осуществляется кнопкой включения питания SW101. Сетевой фильтр образован элементами (R101, C101, VZ101, L101, L102, С104,С106, С105 и L103). Его назначение – подавление и фильтрация симметричных и несимметричных импульсных помех бытовой электро­сети.

Сетевой плавкий предохранитель FU101 предназначен для защиты питающей сети от пере­грузок, которые возникают при неисправностях сетевого выпрямителя или силового каскада. Варистором VZ101 обеспечивается защита первич­ной части блока питания от повышенного напряжения в сети и кратковременных высоковольтных выбросов напряжения. В том случае, если сетевое напряжение превышает порог сраба­тывания этого варистора, его сопротивление снижается, и через него начинает протекать значительный по вели­чине ток. В результате этого входной предохранитель перегорает. Терморезистор с отрицательным ТКС (TH201) служит для ограничения броска зарядного тока конденсаторов С109, С107 в момент включения источника питания. При включении блока питания в начальный момент времени через диодный мост протекает максимальный зарядный ток конденсаторов, и этим током может быть выведен из строя диодный выпря­митель DА101. Так как в холодном состоянии сопротивление терморезистора составляет несколько Ом, ток через выпрямительные диоды моста ограничивается на безопасном для них уровне. Через некоторый промежуток времени в результате протекания через терморезистор зарядного тока, он нагревается, его сопротивление уменьшается до долей Ома и больше не влияет на работу схемы.

Выпрямление переменного тока сети осуществляется диодным мостом DА101. Преобразование постоянного тока, после выпрямления и сглаживания, в импульсный высокочастотный ток, проте­кающий через первичную обмотку трансформатора Т501, осуществляется микросхемой IC501 (STR-Z2756).Микросхема включает в себя и ШИМ-контроллер с присущими ему схемами и мощный ключевой транзистор, коммутирующий первичную обмотку импульсного трансформатора.

Питание микросхемы осуществляется подачей напря­жения, на ее вывод 5 (Vcc). Напряжение запуска в начальный момент включения формируется делителем из выпрямленного сетевого напряжения, снимаемого с диодного моста. Делитель напряжения образован резисторами R542, R541,R544, R545, R540. Этой цепью создается минимальный пусковой ток для запуска микросхемы, в случае запуска дополнительная подпитка микросхемы в рабочем режиме осуществляется цепью R505, D502, С503. Данной цепью выпрямляется импульсная ЭДС снимаемая с вторичной обмотки (выводы 1-2) трансформатора Т501.

Выходные шины питания +5В и +24В в блоке питания формируются путем выпрямления диодными сборками (DA501, DA502) импульсных ЭДС со вторичных обмоток трансформатора T501. Выходная шина +3.3В формируется с помощью стабилизатора напряжения из канала +5В. Собран он на элементах Q502, IC505,R537,R539.

Стабилизация выходных напряжений осуществляет­ся методом ШИМ по сигналу обратной связи, подаваемому на вывод 5 (CONT) микросхемы IC501. Сигнал обратной связи формируется оптопарой РС501, ток светодиода которой уп­равляется стабилизатором IC504. Сигнал обратной связи про­порционален выходному напряжению +5В, который формируется при помощи резистивного делителя R516 и R530, средняя точка которого подключена к управляющему входу микросхемы IC504.

Блокировка микросхемы IC501 может осуществляться подачей сигнала "высокого" уровня на ее вход вывод 7 (CD). Сигналом на этом контакте управляет вторая оптопара (РС502), обеспечивающая защиту источника питания от аварийных режимов работы. Защитная блокировка срабатывает в следую­щих случаях:

— превышение тока в канале +5В;

— превышение напряжения в каналах +5В и +24В;

Превышение тока в канале +5В отслеживается компаратором IC302-1. На его инверсный вход (конт.2) через делитель R525 и R523 подается напряже­ние с канала +5В, а на неинверсный вход (конт.3) подается также напряжение с канала +5В через резистор R526, между двумя контролируемыми точками включены токовые датчики R514 и R513. Падение напряжение на этих резисторах соответствует величине тока в канале. Если ток в канале растет, то разность потенциалов между конт.2 и конт.З компаратора IC302 увеличивается, компаратор переключается, и на его выходе (конт.1) формируется напряжение "низкого" уровня которым открывается транзистор Q501, и через светодиод оптопары PC502 течет ток с канала +24В, как результат, далее ШИМ-контроллер IC501 блокируется.

Повышение напряжений +5В и +24В стабилитронами ZD505 и ZD502. В случае срабатывания одного из них, через светодиод оптопары PC502 начинает протекать ток, далее на вывод 7 микросхемы IC501 подается напряжение блокировки.

В состав источника питания входит и схема управления узлом фиксации изображения. Нагревательный элемент подключается к разъему J102, и через ТЭН протекает переменный ток первичной сети, управляемый симистором (триаком) Q101. Симистор управляется микропроцессором посредством сигнала FSRD. Сигнал FSRD подается на базу транзистора Q102, который, в свою очередь, управляет симистором Q101 через элемент гальванической раз­вязки — оптрон SSR301. Сигнал FSRD представляет собой импульсы, следующие с очень низкой частотой в периоды на­грева печки. Максимальная рабочая температура прогрева ТЭНа составляет 190*C. Контроль за температурой выполняется с помощью датчика температуры, в качестве которого, используется терморезистор, расположенный на тыльной стороне ТЭНа. Терморезистор включен в цепь резистивного делителя, напряжение средней точки которого подается на аналоговый вход микроконтроллера, управляющего большинством блоков принтера, и на схему сравнения управляющую защитным реле. Управляющая микросхема анализирует аналоговый уровень напряжения, с датчика температуры, и формирует управляющие импульсы FSRD для симистора. Управление организовано в режиме ON/OFF.

В случае неконтролируемого нагрева узла фиксации, в блоке управления предусмотрена защита, реализованная при помощи реле. В разомкнутом состоянии оно будет находится когда:

• принтер находится в режиме ожидания;
• определяется перегрев;
• возникает любая фатальная ошибка;
• возникает замятие бумаги.

Реле RL101 переключается транзистором Q103, который управляется компаратором IC302. Этот компаратор получает сигнал (на конт.5) от датчика температуры печки и сравнивает его с опорным напряжением, сформированным на конт.6. Напряжение датчика температуры уменьшается, если его температура растет. Поэтому когда напряжение на конт.5 компаратора IC302 станет ниже порогового на конт.6 (0.67В), это означает перегрев печки, и приводит к отключению транзистора Q103, размыканию реле и, соответственно, к разрыву цепи питания ТЭНа. Сигнал от датчика температуры также подается и на 38 контакт микроконтроллера. Дополнительно реле может управляться сигналом /RLYD с микроконтроллера (вывод 27). Этот сигнал формируется в тот момент, когда должен начаться процесс разогрева печки. В момент, когда реле должно замкнуть­ся, сигнал /RLYD устанавливается микропроцессором в низкий уровень, а для размыкания реле и отключения печки, сигнал /RLYD переводится в высокий уровень. Типовые неисправности блока питания представлены в табл. 1.

Проявление неисправности

Элементы, подлежащие проверке

Принтер не включается. Напряжение +310В на выходе диодного моста 101 отсутствует.

205 страниц подробных инструкций и пользовательских руководств по эксплуатации

Принтеры Canon

Лазерный принтер Руководство пользователя.

Руководства к принтеру, Руководство по начапу работы, Руководство пользователя (настоящее руководство)

Руководства к принтеру

Для настоящего принтера подготовлены нижеуказанные руководства. Подробная информация
приведена в них.

Руководства, отмеченные этой пиктограммой, составлены в
виде книги.

Руководства, отмеченные этой пиктограммой, составлены в
виде PDF-файла, запомненного на прилагаемом к принтеру
CD-ROM.

Подключение принтера к компьютеру

Установка драйвера принтера

Техобслуживание и способы устранения
неисправностей

Иллюстрация на обложке настоящего руководства может отличаться от принтера, приобретенного вами, незначительно.

Структура руководства

Перед приступлением к работе с принтером

Подача и вывод бумаги

Использование системы печати САРТ

Технические характеристики, глоссарий и предметный указатель

Некоторые данные, указанные в настоящем руководстве, могут не соответствовать полностью данным последней модели продукции,
охватываемой настоящим руководством. В случае, если вам нужны точные технические характеристики, то обращайтесь, пожалуйста, к
фирме Canon.

Никакая часть настоящего руководства не должна быть фотокопирована, воспроизведена или переведена на какой-либо язык, если на то
нет письменного разрешения фирмы Canon Inc.

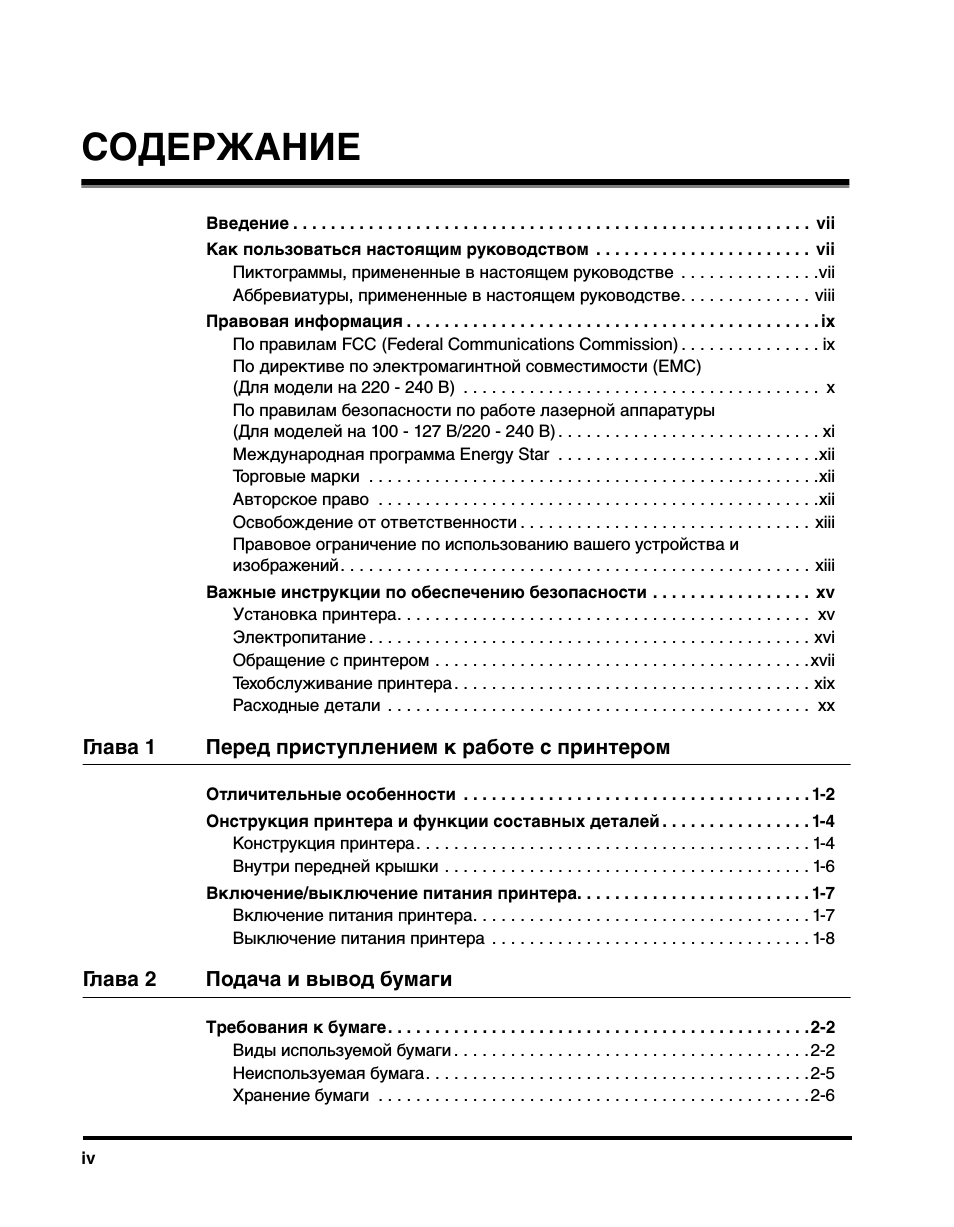

iv СОДЕРЖАНИЕ Введение.

v Обращение с бумагой.

vi Открывание окна состояния.

Введение, Как пользоваться настоящим руководством, Пиктограммы, примененные в настоящем руководстве

Благодарим вас за покупку лазерного принтера LBP-1120 фирмы Canon. Прочитайте,
пожалуйста, настоящее руководство перед приступлением к работе с принтером для
знакомства с его обширными функциями и другими техническими возможностями.
После чтения сохраняйте руководство на случай необходимости советоваться с ним в
будущем.

Как пользоваться настоящим

Пиктограммы, примененные в настоящем
руководстве

В настоящем руководстве применены нижеуказанные пиктограммы,
которыми отмечены пояснения процедур, ограничения, предупреждения по
обращению с принтером, а также инструкции, которые должны быть
соблюдены для обеспечения безопасности.

Этой пиктограммой отмечены предупреждения по операциям,
неправильное выполнение которых может привести к смерти
или получению травмы. Всегда надо обращать внимание на эти
предупреждения для обеспечения безопасности работы с
принтером.

Этой пиктограммой отмечены предупреждения по операциям,
неправильное выполнение которых может привести к
получению травмы или повреждению оборудования. Всегда
надо обращать внимание на эти предупреждения для
обеспечения безопасности работы с принтером.

Этой пиктограммой отмечены требования и ограничения по
операциям. Обязательно надо прочитать их внимательно для
того, чтобы принтер работал правильно без повреждения.

Этой пиктограммой отмечены дополнительные пояснения и
информация об операциях и процедурах. Убедительно
рекомендуется прочитать эти примечания.

Аббревиатуры, примененные в настоящем руководстве

Аббревиатуры, примененные в настоящем
руководстве

В настоящем руководстве названия изделий и моделей обозначены, как
ниже указано.

Операционная система Windows

обозначена как Windows.

Лазерный принтер LASER SHOT LBP-1120 фирмы Canon обозначен как
LBP-1120.

Правовая информация

По правилам FCC (Federal Communications
Commission)

Модель на 110 — 127 В

Лазерный принтер модели L10577

Настоящее устройство было тестировано и в результате было
подтверждено, что оно находится в пределах, предусмотренных для
цифровой аппаратуры класса В в соответствии с Правилами FCC, часть 15.
Эти пределы установлены для обеспечения разумной защиты против
вредных помех, когда устройство работает в жилых кварталах. Устройство
генерирует, использует и может излучать радиочастотную энергию, которая
может служить вредными помехами радиосвязи, если оно не установлено и
не работает согласно Руководству оператора. Вместе с тем, нет никаких
гарантий того, что устройство не создает вредных помех в особых условиях
установки. В случае, если оно создает вредные помехи радио- или
телеприему, определяемые за счет включения и выключения устройства, то
пользователь должен пытаться устранять их, принимая нижеуказанные
меры.

Изменить направление приемной антенны или установить ее в другом
месте.

Увеличить расстояние между устройством и ресивером.

Подключить устройство к сети, иной чем у ресивера.

Посоветоваться с местным официальным дилером фирмы Canon или
опытным радио-/телетехником.

Использование экранированного кабеля требуется для приведения в
соответствие с пределами класса В, предусмотренными в разделе В части
15 Правил FCС.

Никакая переделка или модификация устройства не разрешается, если
иначе не указано в настоящем руководстве. Если осуществляется такая
переделка или модификация, вам может быть потребовано прекращение
работы устройства.

Выделить → Я нашёл инструкцию для своего принтера здесь! #manualza

Привет, друзья! Я расскажу об одном из множества существующих способов заставить печатать старый принтер Canon Laser Shot LBP 1120 из любой 64-х разрядной операционной системы Windows, хотя официального драйвера для работы в 64-х разрядных системах семейства Windows не существует.

Если быть точным, то мой способ достаточно универсален и позволяет запустить печать на любом старом принтере (не только Canon LBP 1120), не поддерживаемыми новыми операционными системами Windows.

Как обычно, рулит «теория заговора». Разработка драйвера находится в компетенции производителя, так как необходимо знать, как работает принтер. Основная проблема использования старых моделей принтеров состоит в том, что производители, по мнению сообщества Internet, для увеличения продаж новых моделей принтеров перестают разрабатывать драйверы для старых принтеров с поддержкой новых операционных систем Windows, особенно 64-х разрядных. На многие старые принтеры, которые проявили себя надежными и экономичными устройствами для домашнего использования, производителями разработаны драйверы только для 32-х разрядных версий Windows. Если производитель не считает нужным разработать драйвер для своего устройства—это политика производителя, мы повлиять на это не сможем. Поэтому крутимся ужом и находим альтернативу.

Для примера несколько вариантов запуска принтера на который отсутствуют драйверы под современные системы Windows:

Те, кто используют до сих пор 64-х разрядные Windows 7 (Ultimate, Professional и Enterprise) и процессор поддерживает аппаратную виртуализацию—устанавливают XP Mode, устанавливают в нем драйвер для Windows XP и печатают, используя XP Mode, что может позволить использовать старый принтер еще долгое время.

Другие делают принт-сервер на отдельном совместимом компьютере, на базе Raspberry Pi или другом подобном устройстве и печатают по локальной сети.

Третий способ для тех, кто использует только один компьютер и если им нужно печатать на принтерах не поддерживаемыми новыми операционными системами Windows, например из 64-х разрядной Windows, ставят VirtualBox (бесплатная виртуальная машина от Oracle), в ней устанавливают 32-х разрядную версию Windows, например Windows XP как не сильно требовательную к ресурсам, ставят набор драйверов и программ, немного настроек и всё готово, можно печатать.

VirtualBox Oracle 6.0.10, VirtualBox Extension Pack и VBoxGuestAdditions_6.0.10.iso http://download.virtualbox.org/virtualbox/6.0.10/, для установки на Host Windows.

Драйвер принтера HP LaserJet 4100 Series PS (HP Universal Print Driver for Windows PostScript (64-bit)) https://www.support.hp.com/ua-ru/drivers/selfservice/hp-laserjet-4100-printer-series/83436, для установки на Host Windows.

Дистрибутив Windows XP Professional with Service Pack 3

Эмулятор PostScript принтера GPL Ghostscript Windows 32 https://code.google.com/archive/p/ghostscript/downloads, для установки на гостевой Windows XP.

RedMon — Redirection Port Monitor http://www.ghostgum.com.au/software/redmon.htm, для установки на гостевой Windows XP

Все заработало, принтер печатает, но открылся один недостаток: при печати файлов в формате PDF очень долго готовится файл к печати, одна страница заполненная рисунками высокого разрешения преобразовывается в файл для печати размером около 100 Мб, что занимает много времени, порядка 10 минут. Явный недостаток. Устал ждать пока закончится печать. Именно этот недостаток заставил меня искать другой способ печати на принтере Canon Laser Shot LBP-1120 из 64-х разрядной Windows 10.

Представляю метод лишенный вышеуказанного недостатка.

Описываемый далее способ я отношу к третьему типу (по моей классификации), но используется другой набор программного обеспечения. Как уже говорилось – «Если быть точным, то мой способ достаточно универсален и позволяет запустить печать на любом старом принтере (не только Canon LBP 1120), не поддерживаемыми новыми операционными системами Windows». Эта универсальность получена благодаря применению программы PDFCreator! Любые файлы печатаются максимально быстро, без задержки. Спасибо создателям этой замечательной бесплатной программы!

Краткий обзор наших действий для достижения результата: Устанавливаем на гостевой Windows XP драйвер для принтера Canon Laser Shot LBP-1120, устанавливаем на гостевой Windows XP программу PDFCreator в серверном режиме с дополнительным 64-х разрядным драйвером, в результате создается виртуальный принтер PDFCreator, настраиваем PDFCreator, делаем его доступным по сети, устанавливаем этот принтер на хост-машине как сетевой принтер. Все готово, можно печатать!

Для простоты понимания приведу блок-схему обоих методов третьего типа (по моей классификации), сразу и наглядно видно преимущество моего способа в минимальном наборе используемого программного обеспечения и скорости печати «тяжелых» файлов.

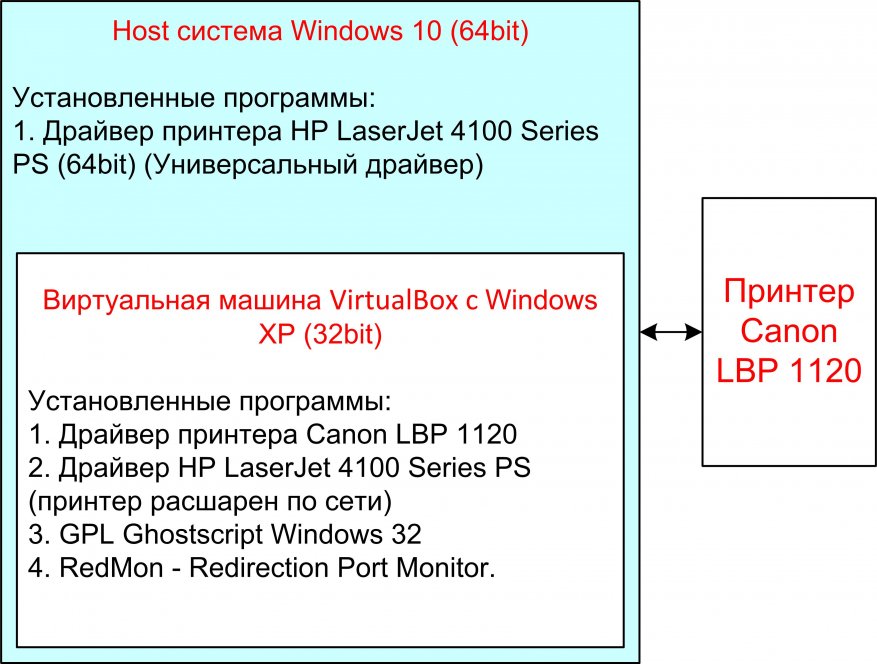

Общеизвестный способ

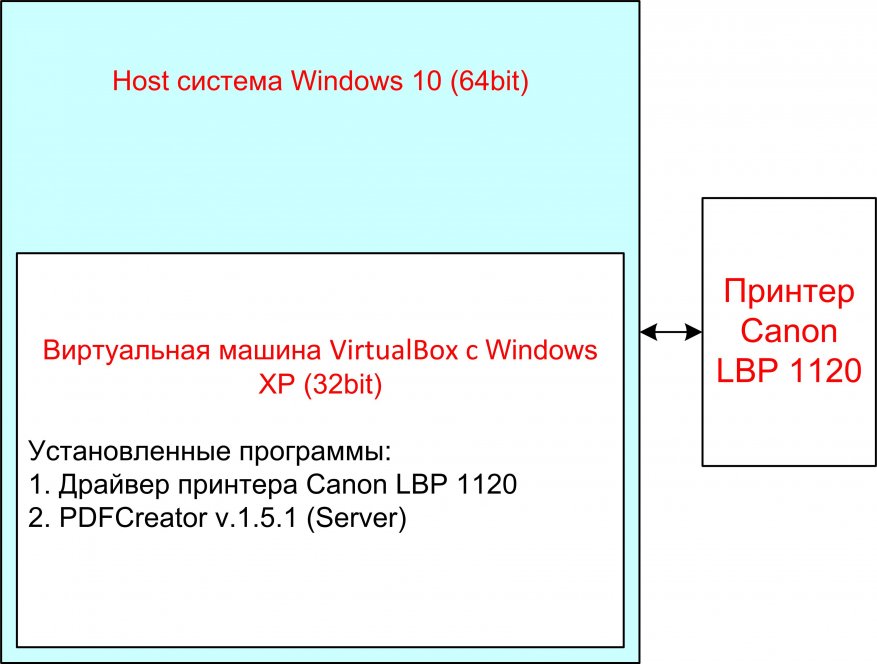

Способ описываемый в этой статье

Итак, приступим к установке и настройке.

Устанавливаем PDFCreator в серверном режиме. Считаем, что у вас уже установлена виртуальная машина VirtualBox Oracle 6.0.10, VirtualBox Extension Pack и VBoxGuestAdditions_6.0.10.iso, установлена Windows XP (я имя ей присвоил-PRINT), установлен драйвер для принтера Canon Laser Shot LBP-1120, настроена сеть между виртуальной машиной и хостом. Рекомендую установить на виртуальной машине сетевую карту Intel PRO/1000 MT Desktop Adapter для гигабитной сети между гостевой Windows XP и хостом.

Скачиваем установочный файл PDFCreator версии 1.5.1 PDFCreator-1_5_1_setup.exe, это самая старшая версия найденная мной с поддержкой Windosw XP и готовым EXE файлом: https://sourceforge.net/projects/pdfcreator/files/PDFCreator/PDFCreator%201.5.1/

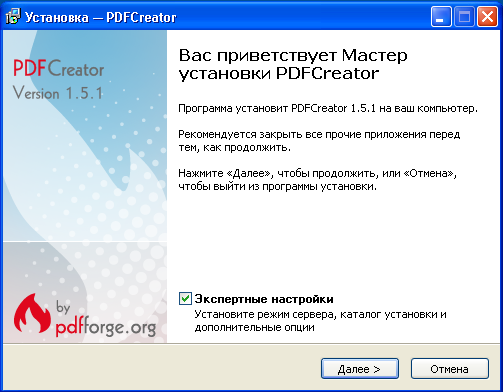

Установку производим на гостевой Windows XP, запускаем установочный файл, выбираем «Экспертные настройки»:

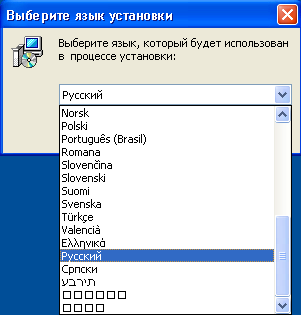

Выбираем язык установки:

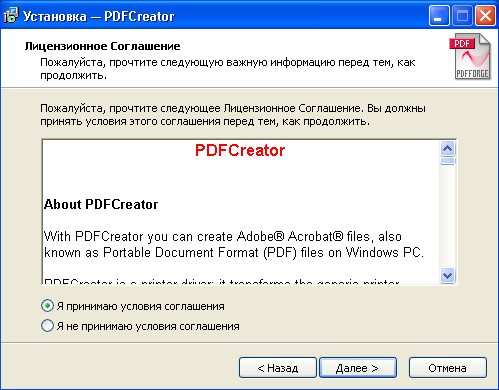

Принимаем условия соглашения:

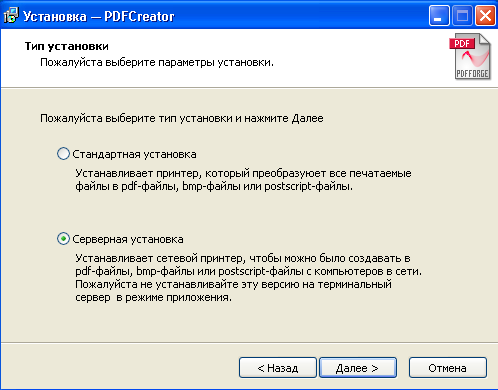

Выбираем «Серверная установка»:

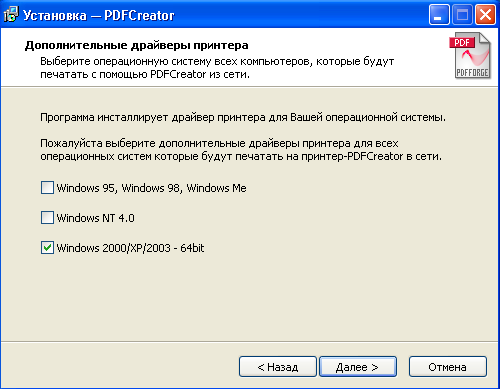

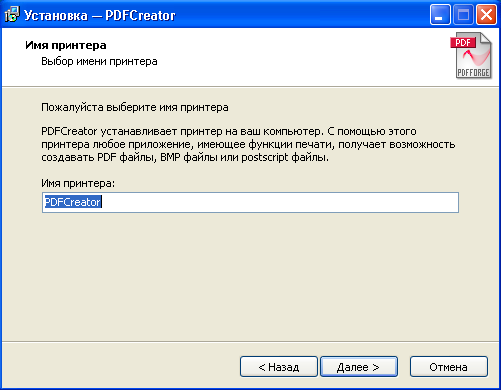

Устанавливаем дополнительный драйвер для 64-х разрядных систем:

Выбираем папку для установки:

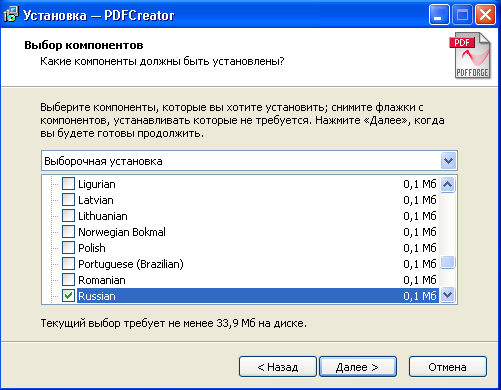

Выбираем обязательно «выборочную установку», а то дополнительно установятся не нужные нам тул-бары, отказываемся от всех дополнительных компонентов, выбираем нужный язык:

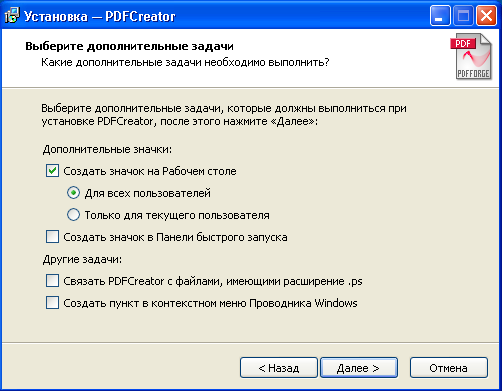

Настраиваем под себя «Дополнительные задачи»:

Снимаем галочки, чтоб не устанавливать антивирус (что-то эта версия 1.5.1 заглючила с русским языком только в этом окне, до нее устанавливал версию 1.5.0, там все было превосходно):

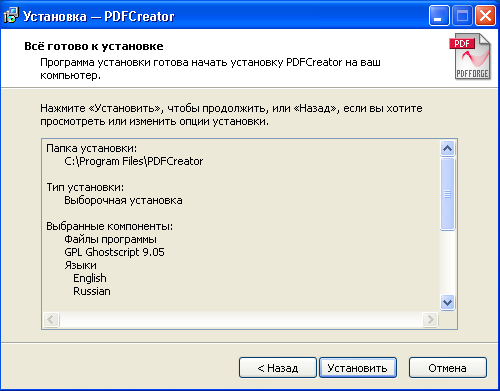

Нажимаем кнопку «Установить»:

Для продолжения настройки создадим пакетный файл, я его назвал print_cleaning.bat с текстом из четырех строк:

rem удаление файлов печати из каталога

2>Nul RD /S/Q «C:Print_tmp»

Этот командный файл понадобится для удаления временных файлов, создаваемых при печати, которые мы будем складывать в папку c:Print_tmp на гостевой Windows XP. Логика работы такова: при печати PDFCreator формирует файл PDF, печатает его на принтере, по окончанию печати запускает файл print_cleaning.bat, который очищает папку C:Print_tmp.

Поместим файл print_cleaning.bat в папку:

C: Program FilesPDFCreatorScriptsRunProgramAfterSaving

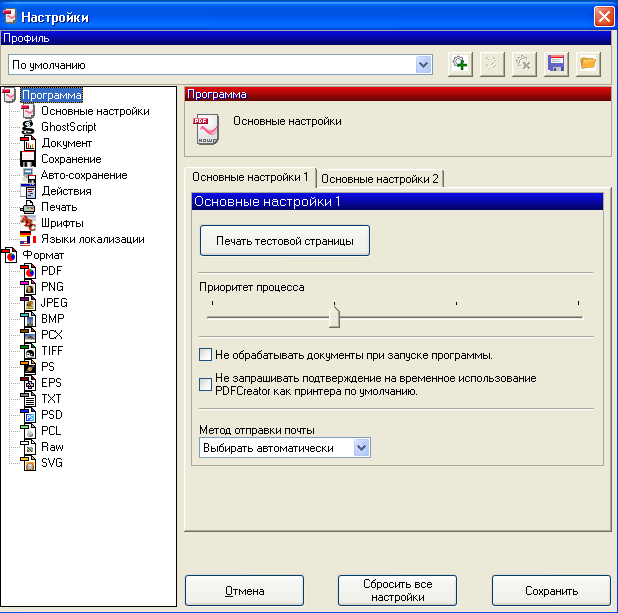

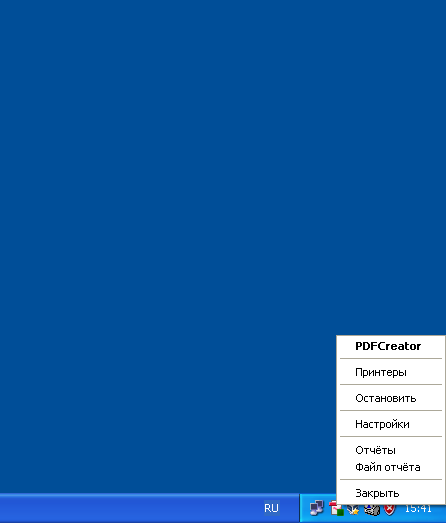

Переходим к настройке программы PDFCreator:

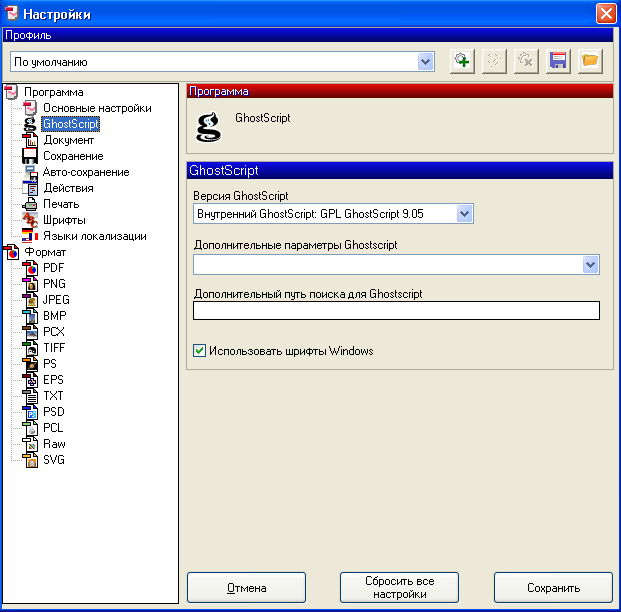

Переходим последовательно по пунктам, здесь ничего не меняем:

Следующий пункт без изменений:

Пункт без изменений:

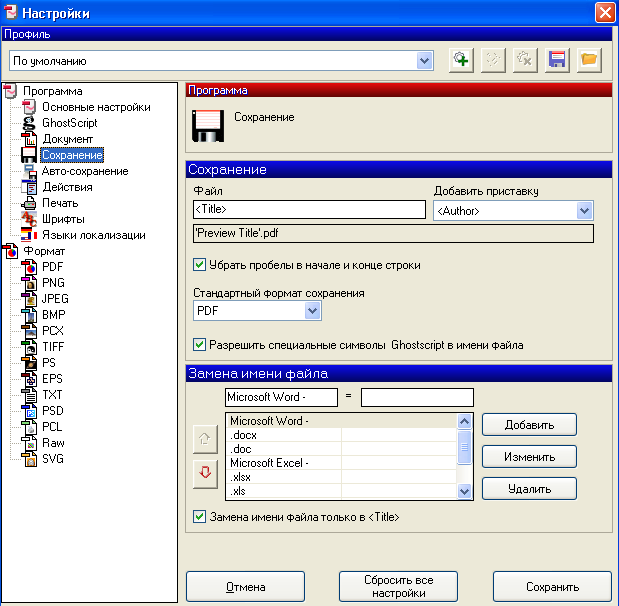

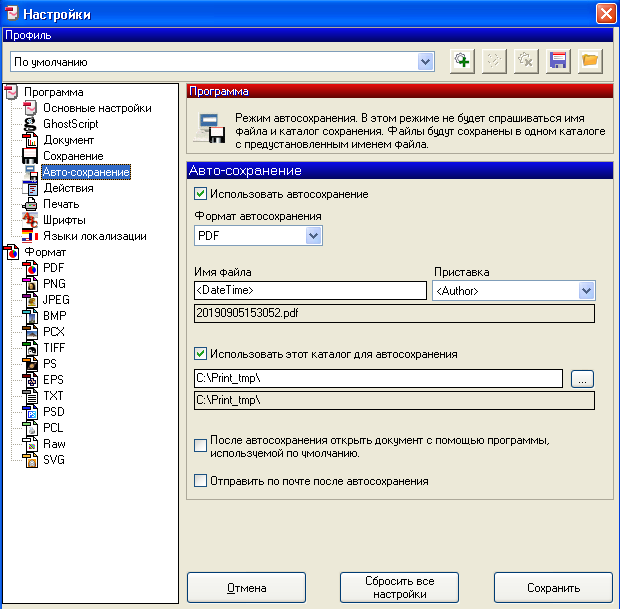

А вот здесь внесем изменения, выберем нужные «галочки» и выберем ранее созданную папку для сохранения:

Следующий важный пункт: открываем закладку «Действие после сохранения», выбираем из выпадающего списка доступный скрипт print_cleaning.bat (мы его ранее поместили в эту папку C: Program FilesPDFCreatorScriptsRunProgramAfterSaving), отмечаем нужные галочки:

Следующий важный пункт: выбираем установленный принтер для печати, ставим галочки и выбираем нужные пункты меню:

На этом настройка PDFCreator закончена.

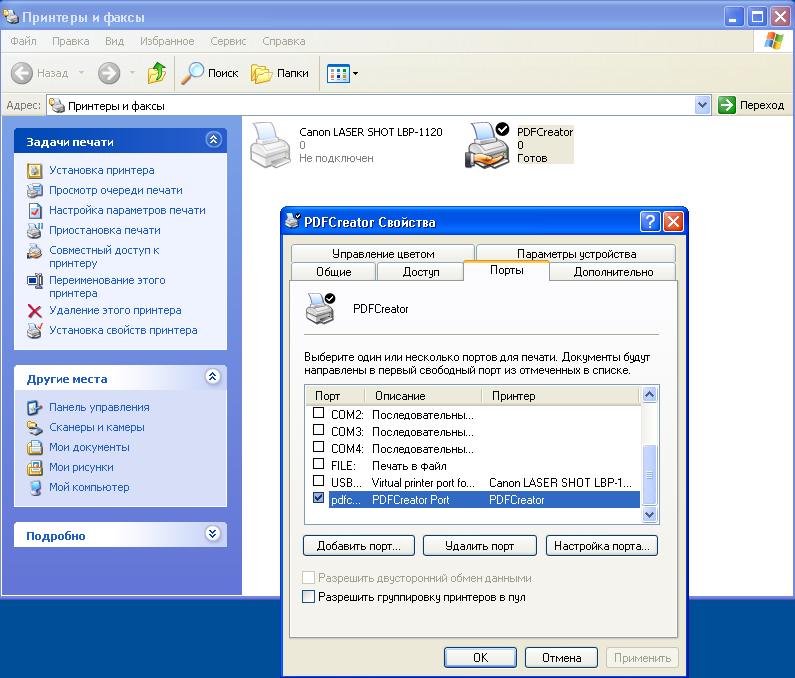

Делаем принтер PDFCreator доступным по сети и принтером по умолчанию в гостевой системе Windows XP:

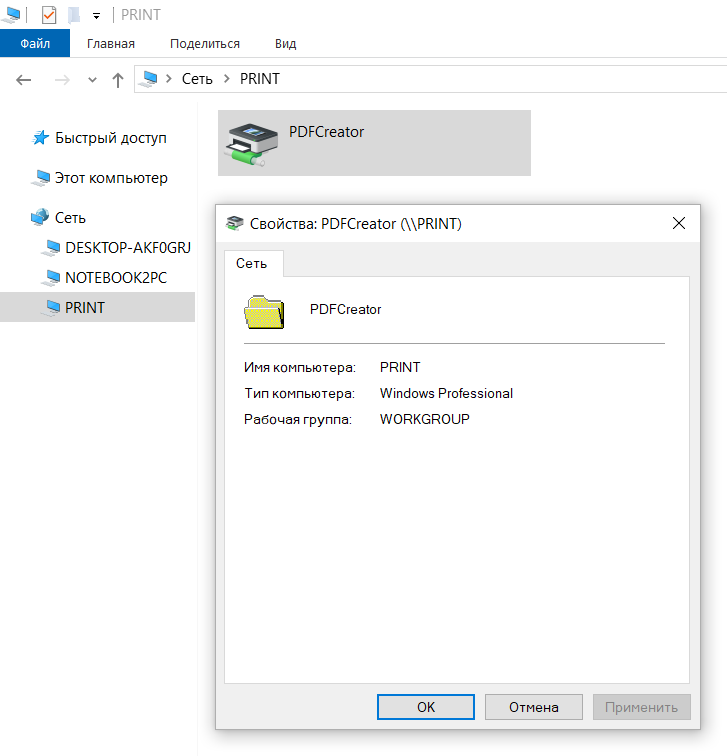

Перезагружаем компьютеры, для большей верности, проверяем видимость сетевого принтера из хост-компьютера, устанавливаем 64-разрядный драйвер на сетевой принтер PDFCreator, вдруг если по сети не видно Windows XP, возможный вариант – «Windows 10 при попытке открыть по сети компьютер с ОС Windows XP, скорее всего выдадут ошибку “Windows не может получить доступ, с кодом ошибки 0x80070035”. При этом обе машины друг друга пингуют без проблем. Windows XP работает на протоколе SMBv1, который в Windows 10 отключен по умолчанию из соображений безопасности. Клиентскую часть SMBv1 можно включить в Windows 10 набрав в поиске меню Пуск “Панель управления”, далее Программы -> В разделе “Программы и компоненты” выбрать пункт Включение или отключение компонентов Windows. В открывшемся дереве выбрать “Поддержка общего доступа к файлам SMB 1.0/CIFS”, далее “Клиент SMB 1.0/CIFS”»:

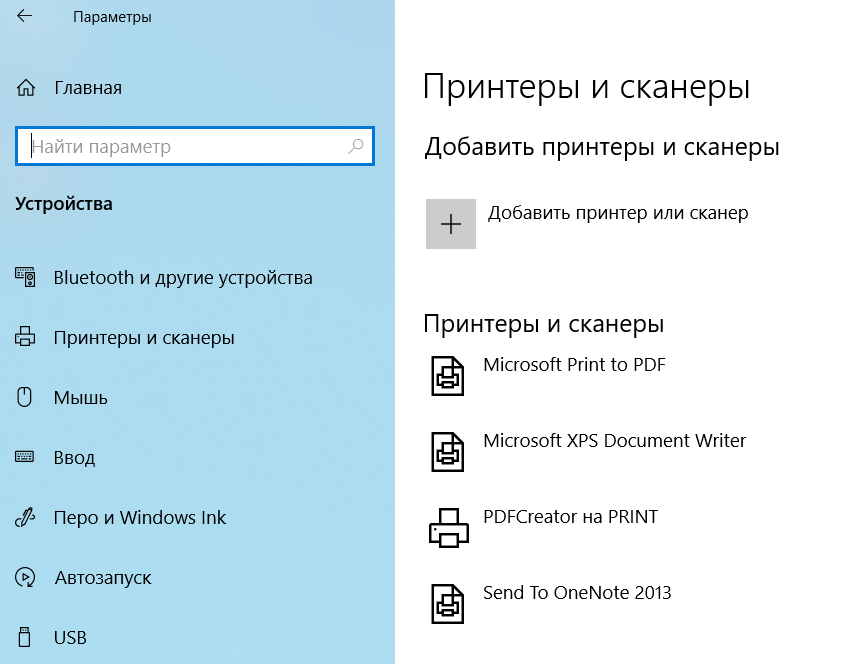

Если Все прошло как надо, система готова к печати:

Ну и в качестве «вишенки на торте» применяем программу VBoxHeadlessTray https://www.toptensoftware.com/vboxheadlesstray/, для установки на хост машине Windows.

Она позволит спрятать запущенную работающую виртуальную машину в один значок на «Панели задач», и при перезагрузке текущая настройка сохранится. Нам не придется заботиться о виртуальной машине при следующем включении компьютера, она будет всегда включена и мгновенно отправлять на печать ваши задания. При установке необходимо указать с какой именно виртуальной машиной нужно работать:

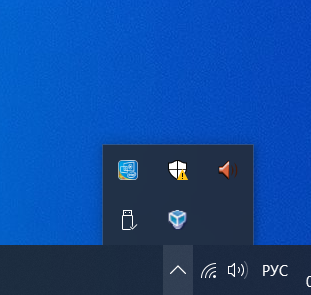

И в результате выглядеть это будет так:

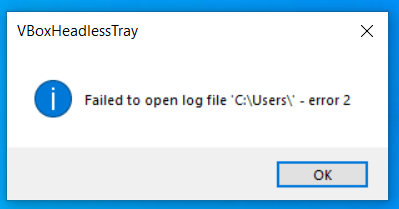

На этом всё, только один недостаток у меня вылез и я его не смог решить — это появление окна при загрузке компьютера с сообщением:

Понятно, что VBoxHeadlessTray не может почему-то найти Log файл, но закрыв это окно все продолжает работать хорошо.
