Цель настоящей статьи — предоставить базовые рекомендации по выбору схемы соединений для сетей на основе RS-485. Спецификация RS-485 (официальное название TIA/EIA-485-A) не дает конкретных пояснений по поводу того, как должна осуществляться разводка сетей RS-485. Однако она предоставляет некоторые рекомендации. Эти рекомендации и инженерная практика в области обработки звука положены в основу этой статьи. Однако представленные здесь советы ни в коем случае не охватывают всего разнообразия возможных вариантов построения сетей.

RS-485 передает цифровую информацию между многими объектами. Скорость передачи данных может достигать 10 Мбит/с, а иногда и превышать эту величину. RS-485 предназначен для передачи этой информации на значительные расстояния, и 1000 метров хорошо укладывается в его возможности. Расстояние и скорость передачи данных, с которыми RS-485 может успешно использоваться, зависят от многих моментов при разработке схемы межсоединений системы.

RS-485 спроектирован как балансная система. Проще говоря, это означает, что, помимо земляного, имеется два провода, которые используются для передачи сигнала.

Рис. 1. Балансная система использует, помимо земляного, два провода для передачи данных.

Система называется балансной, потому что сигнал на одном проводе является идеально точной противоположностью сигнала на втором проводе. Другими словами, если один провод передает высокий уровень, другой провод будет передавать низкий уровень, и наоборот. См. Рис. 2.

Рис. 2. Сигналы на двух проводах балансной системы идеально противоположны.

Несмотря на то, что RS-485 может успешно осуществлять передачу с использованием различных типов передающей среды, он должен использоваться с проводкой, обычно называемой "витая пара".

Что такое витая пара и почему она используется?

Как следует из ее названия, витая пара — это просто пара проводов, которые имеют равную длину и свиты вместе. Использование передатчика, отвечающего требованиям спецификации RS-485, с кабелем на основе витой пары, уменьшает два главных источника проблем для разработчиков быстродействующих территориально распределенных сетей, а именно излучаемые электромагнитные помехи и индуцируемые электромагнитные помехи (наводка).

Излучаемые электромагнитные помехи

Как показано на рисунке 3, всякий раз, когда для передачи информации используются импульсы с крутыми фронтами, в сигнале присутствуют высокочастотные составляющие. Эти крутые фронты нужны при более высоких скоростях, чем способен обеспечить RS-485.

Рис. 3. Форма сигнала последовательности прямоугольных импульсов с частотой 125 кГц и ее БПФ

Полученные в итоге высокочастотные компоненты этих крутых фронтов вместе с длинными проводами могут привести к излучению электромагнитных помех (EMI). Балансная система, использующая линии связи на основе витой пары, уменьшает этот эффект, делая систему неэффективным излучателем. Это работает на очень простом принципе. Поскольку сигналы на линиях равны, но инверсны, излучаемые от каждого провода сигналы будут также иметь тенденцию быть равными, но инверсными. Это создает эффект подавления одного сигнала другим, что, в свою очередь, означает отсутствие электромагнитного излучения. Однако, это основано на предположении, что провода имеют точно одинаковую длину и точно одинаковое расположение. Поскольку невозможно одновременно иметь два провода абсолютно одинаково расположенными, провода должны быть близко друг к другу насколько возможно. Скручивание проводов помогает нейтрализовать любое остаточное электро-магнитное излучение из-за конечного расстояния между двумя проводами.

Индуцируемые электромагнитные помехи

Индуцируемые электромагнитные помехи — в основном та же самая проблема, что и излучаемые, но наоборот. Межсоединения, используемые в системе на основе RS-485, также действуют как антенна, которая получает нежелательные сигналы. Эти нежелательные сигналы могут искажать полезные сигналы, что, в свою очередь, может привести к ошибкам в данных. По той же самой причине, по которой витая пара помогает предотвращать излучение электромагнитных помех, она также поможет снизить влияние наводимых электромагнитных помех. Поскольку два провода расположены вместе и скручены, шум, наведенный на одном проводе будет иметь тенденцию быть тем же самым, что и наведенный на втором проводе. Этот тип шума называют "синфазным шумом". Поскольку приемники RS-485 предназначены для обнаружения сигналов, которые являются противоположностью друг друга, они могут легко подавлять шум, который является общим для обоих проводов.

Волновое сопротивление витой пары

В зависимости от геометрии кабеля и материалов, используемых в изоляции, витая пара будет обладать соответствующим "волновым сопротивлением (характеристическим импедансом)", которое обычно определяется ее производителем. Спецификация RS-485 рекомендует, но явно не навязывает, чтобы это волновое сопротивление было равно 120 Ом. Рекомендация этого импеданса необходима для вычисления наихудшей нагрузки и диапазонов синфазных напряжений, определенных в спецификации RS-485. По всей видимости, спецификация не диктует этот импеданс в интересах гибкости. Если по каким-либо причинам не может использоваться 120-омный кабель, рекомендуется, чтобы наихудший вариант нагрузки (допустимое число передатчиков и приемников) и наихудшие диапазоны синфазных напряжений были повторно рассчитаны, дабы удостовериться, что проектируемая система будет работать. Публикация TSB89 содержит раздел, специально посвященный таким вычислениям.

Число витых пар на каждый передатчик

Теперь, когда мы понимаем, какой нужен тип кабеля, возникает вопрос о том, каким количеством витых пар может управлять передатчик. Ответ короткий — точно одной. Хотя передатчик и может при некоторых обстоятельствах управлять более чем одной витой парой, это не предусмотрено спецификацией.

Поскольку затронуты высокие частоты и большие расстояния, должное внимание должно быть уделено эффектам, возникающим в линиях связи. Однако, детальное обсуждение этих эффектов и корректных методов согласования далеко выходит за рамки настоящей статьи. Помня об этом, техника согласования будет кратко рассмотрена в своей простейшей форме, постольку, поскольку она имеет отношение к RS-485.

Согласующий резистор — это просто резистор, который установлен на крайнем конце или концах кабеля (Рис. 4). В идеале, сопротивление согласующего резистора равно волновому сопротивлению кабеля.

Рис 4. Согласующие резисторы должны иметь сопротивление, равное волновому сопротивлению витой пары и должны размещаться на дальних концах кабеля.

Если сопротивление согласующих резисторов не равно волновому сопротивлению кабеля, произойдет отражение, т.е. сигнал вернется по кабелю обратно. Это описывается уравнением (Rt-Zo)/(Zo+Rt), где Zo — сопротивление кабеля, а Rt — номинал согласующего резистора. Хотя, в силу допустимых отклонений в кабеле и резисторе, некоторое отражение неизбежно, значительные расхождения могут вызвать отражения, достаточно большие для того, чтобы привести к ошибкам в данных. См. рисунок 5.

Рис. 5. Используя схему, показанную на верхнем рисунке, сигнал слева был получен с MAX3485, нагруженным на 120-омную витую пару, и 54-омным согласующим резистором. Сигнал справа был получен при корректном согласовании с помощью 120-омного резистора.

Помня об этом, важно обеспечить максимально-возможную близость значений сопротивления согласующего резистора и волнового сопротивления. Место установки согласующего резистора так-же очень важно. Согласующие резисторы должны всегда размещаться на дальних концах кабеля.

Как общее правило, согласующие резисторы должны быть помещены на обоих дальних концах кабеля. Хотя правильное согласование обоих концов абсолютно критично для большинства системных дизайнов, можно утверждать, что в одном специальном случае необходим только один согласующий резистор. Этот случай имеет место в системе, в которой имеется единственный передатчик, и этот единственный передатчик расположен на дальнем конце кабеля. В этом случае нет необходимости размещать согласующий резистор на конце кабеля с передатчиком, поскольку сигнал всегда распространяется от этого передатчика.

Максимальное число передатчиков и приемников в сети

Простейшая сеть на основе RS-485 состоит из одного передатчика и одного приемника. Хотя это и полезно в ряде приложении, но RS-485 привносит большую гибкость, разрешая более одного приемника и передатчика на одной витой паре. Допустимый максимум зависит от того, насколько каждое из устройств загружает систему.

В идеальном мире, все приемники и неактивные передатчики будут иметь бесконечный импеданс и никогда не будут нагружать систему. В реальном мире, однако, так не бывает. Каждый приемник, подключенный к сети и все неактивные передатчики увеличивают нагрузку. Чтобы помочь разработчику сети на основе RS-485 выяснить, сколько устройств могут быть добавлены к сети, была создана гипотетическая единица, называемая "единичная нагрузка (unit load)". Все устройства, которые подключаются к сети RS-485, должны характеризоваться отношением множителей или долей единичной нагрузки. Два примера — MAX3485, который специфицирован как 1 единичная нагрузка, и MAX487, который специфицирован как 1/4 единичной нагрузки. Максимальное число единичных нагрузок на витой паре (принимая, что мы имеем дело с должным образом согласованным кабелем, имеющим волновое сопротивление 120 Ом или больше) — 32. Для приведенных выше примеров это означает, что в одну сеть могут быть включены до 32 устройств MAX3485 или до 128 MAX487.

Примеры правильных сетей

Вооружившись приведенной выше информацией, мы готовы разработать некоторые сети на основе RS-485. Вот несколько простых примеров.

Один передатчик, один приемник

Простейшая сеть — это один передатчик и один приемник (Рисунок 6). В этом примере, согласующий резистор показан на кабеле на стороне передатчика. Хотя здесь это необязательно, вероятно хорошей привычкой было бы проектировать сети с обоими согласующими резисторами. Это позволят перемещать передатчик в места, отличные от дальнего конца кабеля, а также позволяет, если в этом возникнет необходимость, добавить в сеть дополнительные передатчики.

Рис. 6. Сеть RS-485 с одним передатчиком и одним приемником

Один передатчик, несколько приемников

На рисунке 7 представлена сеть с одним передатчиком и несколькими приемниками. Здесь важно, чтобы расстояния от витой пары до приемников были как можно короче.

Рис. 7. Сеть RS-485 с одним передатчиком и несколькими приемниками

На рисунке 8 представлена сеть с двумя приемопередатчиками.

Рис. 8. Сеть RS-485 с двумя приемопередатчиками

На рисунке 8 представлена сеть с несколькими приемопередатчиками. Как и в примере с одним передатчиком и несколькими приемниками, важно, чтобы расстояния от витой пары до приемников были как можно короче.

Рис. 9. Сеть RS-485 с несколькими приемопередатчиками

Примеры неправильных сетей

Ниже представлены примеры неправильно сконфигурированных систем. В каждом примере сравнивается форма сигнала, полученного от некорректно разработанной сети, с формой сигнала, полученного от должным образом разработанной системы. Форма сигнала измерялась дифференциально в точках A и B (A-B).

В этом примере, на концах витой пары отсутствуют согласующие резисторы. Поскольку сигнал распространяется от источника, он сталкивается с открытой цепью на конце кабеля. Это приводит к рассогласованию импедансов, вызывая отражение. В случае открытой цепи (как показано ниже), вся энергия отражается назад к источнику, вызывая сильное искажение формы сигнала.

Рис. 10. Несогласованная сеть RS-485 (вверху) и ее итоговая форма сигнала (слева) по сравнению с сигналом, полученным на правильно согласованной сети (справа)

Неправильное расположение терминатора

На рисунке 11 согласующий резистор (терминатор) присутствует, но его размещение отличается от дальнего конца кабеля. Поскольку сигнал распространяется от источника, он сталкивается с двумя рассогласованиями импеданса. Первое встречается на согласующем резисторе. Даже при том, что резистор согласован с волновым сопротивлением кабеля, есть еще кабель за резистором. Этот дополнительный кабель вызывает рассогласование, а значит и отражение сигнала. Второе рассогласование, это конец несогласованного кабеля, ведет к дополнительным отражениям.

Рис. 11. Сеть RS-485 с неправильно размещенным согласующим резистором (верхний рисунок) и ее итоговая форма сигнала (слева) по сравнению с сигналом, полученным на правильно согласованной сети (справа)

На рисунке 12 имеется целый ряд проблем с организацией межсоединений. Первая проблема заключается в том, что драйверы RS-485 разработаны для управления только одной, правильным образом согласованной, витой парой. Здесь же каждый передатчик управляет четырьмя параллельными витыми парами. Это означает, что требуемые минимальные логические уровни не могут гарантироваться. В дополнение к тяжелой нагрузке, имеется рассогласование импедансов в точке, где соединяются несколько кабелей. Рассогласование импедансов в очередной раз означает отражения и, как следствие, искажение сигнала.

Рис. 12. Сеть RS-485, некорректно использующая несколько витых пар

На рисунке 13, кабель корректно согласован и передатчик нагружен только на одну витую пару; однако сегмент провода в точке подключения (ответвитель — stub) приемника чрезмерно длинный. Длинные ответвители вызывают значительное рассогласование импедансов и, таким образом, отражение сигнала. Все ответвители должны быть как можно короче.

Рис. 13. Сеть RS-485 использующая 3-метровый ответвитель (рисунок сверху) и ее итоговый сигнал (слева) по сравнению с сигналом, полученным с коротким ответвлением

Интерфейс RS-485 предполагает использование соединения между приборами типа «шина», когда все приборы соединяются по интерфейсу одной парой проводов (линии A и B). Линия связи должна быть согласована с двух концов оконечными резисторами

Максимально возможная длина линии RS-485 определяется, в основном, характеристиками кабеля и электромагнитной обстановкой на объекте эксплуатации. При использовании кабеля с диаметром жил 0,5 мм (сечение около 0,2 кв. мм) рекомендуемая длина линии RS-485 — не более 1200 м, при сечении 0,5 кв. мм — не более 3000 м. Использование кабеля с сечением жил менее 0,2 кв. мм нежелательно. Рекомендуется использовать кабель типа «витая пара» для уменьшения восприимчивости линии к электромагнитным помехам, а также уменьшения уровня излучаемых помех. При протяжённости линии RS-485 от 100 м использование витой пары обязательно.
Для подключения приборов к интерфейсу RS-485 необходимо контакты «А» и «В» приборов подключить соответственно к линиям A и B интерфейса.

Схема подключения приборов к магистральному интерфейсу RS-485

Для согласования используются резисторы сопротивлением 620 Ом, которые устанавливаются на первом и последнем приборах в линии. Большинство приборов имеет встроенное согласующее сопротивление, которое может быть включено в линию установкой перемычки («джампера») на плате прибора. Поскольку в состоянии поставки перемычки установлены, их нужно снять на всех приборах, кроме первого и последнего в линии RS-485. В преобразователях-повторителях «С2000-ПИ» согласующее сопротивление для каждого (изолированного и неизолированного) выхода RS-485 включается переключателями. В приборах «С2000-К» и «С2000-КС» встроенное согласующее сопротивление и перемычка для его подключения отсутствуют. Если прибор такого типа является первым или последним в линии RS-485, необходимо установить между клеммами «А» и «В» резистор сопротивлением 620 Ом. Этот резистор входит в комплект поставки прибора. Пульт «С2000М» («С2000») может быть установлен в любом месте линии RS-485. Если он является первым или последним прибором в линии, между клеммами «А» и «В» устанавливается согласующий резистор 620 Ом (входит в комплект поставки).

Для увеличения длины линии связи могут быть использованы повторители-ретрансляторы интерфейса RS-485 с автоматическим переключением направления передачи (см. рис.).

Увеличение длины линии RS-485 с помощью повторителей интерфейса

Например, преобразователь-повторитель интерфейсов с гальванической изоляцией «С2000-ПИ» позволяет увеличить длину линии максимум на 1500 м, обеспечивает гальваническую изоляцию между сегментами линии и автоматически отключает короткозамкнутые сегменты интерфейса RS-485. Каждый изолированный сегмент линии RS-485 должен быть согласован с двух сторон — в начале и конце. Следует обратить внимание на включение согласующих резисторов в каждом сегменте линии RS-485: они должны быть включены переключателями в повторителях «С2000-ПИ», а не перемычками в приборах, поскольку переключатели не только подключают согласующее сопротивление, но также выдают в линию RS 485 напряжение смещения, которое необходимо для правильной работы этих повторителей.

С помощью повторителей «С2000-ПИ» можно делать длинные ответвления от основной магистрали RS-485 для построения топологии «звезда». При этом должен быть согласован и сегмент, от которого делается ответвление, и каждое из ответвлений, как показано на рис. 83. Следует обратить особое внимание, что согласующие резисторы на «С2000-ПИ» должны устанавливаться переключателями.

Ответвления на линии RS-485 нежелательны, так как они увеличивают искажение сигнала в линии, но практически допустимы при небольшой длине ответвлений (не более 50 м). Согласующие резисторы на отдельных ответвлениях не устанавливаются. Ответвления большой длины рекомендуется делать с помощью повторителей «С2000-ПИ», как показано на рис.

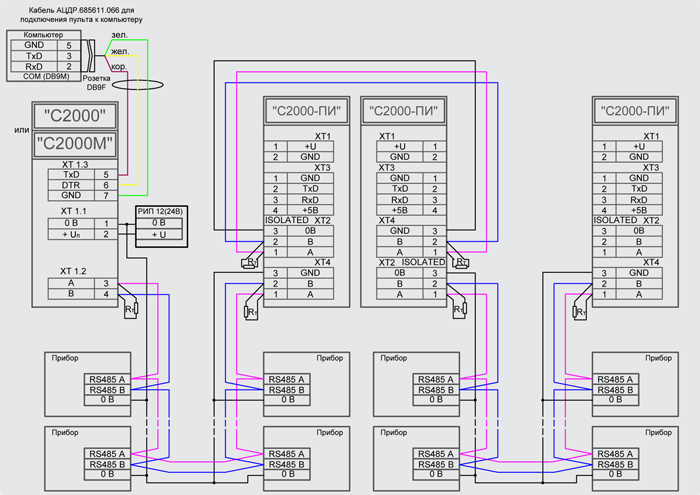

Построение сети RS-485 c топологией «звезда» при помощи повторителей

В распределенной системе, в которой подключенные к одной линии RS-485 пульт и приборы питаются от разных источников питания, необходимо объединение цепей «0 В» всех приборов и пульта для выравнивания их потенциалов. Несоблюдение этого требования может привести к неустойчивой связи пульта с приборами. При использовании кабеля с несколькими витыми парами проводов для цепи выравнивания потенциалов можно использовать свободную пару. Допускается использовать для этой цели экран экранированной витой пары при условии, что экран не заземлен. Схема подключения приборов и пульта к линии RS-485 приведена на рис.
На объектах с тяжелой электромагнитной обстановкой для линии RS-485 можно использовать кабель «экранированная витая пара». Максимальная дальность связи при использовании экранированного кабеля может быть меньше из-за более высокой емкости такого кабеля. Экран кабеля нужно заземлять только в одной точке

ВНИМАНИЕ! Обычно ток, протекающий по проводу выравнивания потенциалов, очень мал. Но если «0 В» приборов или источников питания будут подключены к различным локальным шинам защитного заземления, то разность потенциалов между цепями «0 В» может достигать нескольких единиц и даже десятков вольт, а протекающий по цепи выравнивания потенциалов ток может быть значительным. Это может быть причиной неустойчивой связи пульта с приборами и даже привести к выходу приборов из строя. Поэтому нужно избегать заземления цепи «0 В» или, в крайнем случае, заземлять эту цепь только в единственной точке. Нужно учитывать возможность связи «0 В» с цепью защитного заземления в оборудовании, используемом в системе ОПС. Так, связь «0 В» пульта с шиной защитного заземления может возникнуть при подключении к пульту принтера или персонального компьютера, цепь «0 В» может быть заземлена в некоторых источниках питания. Причиной протекания паразитных токов может быть замыкание внешних цепей приборов (RS-485, шлейфы сигнализации, цепи подключения считывателей и т.п.) на металлические конструкции здания. С такой проблемой можно столкнуться в больших системах, в которых пульт и приборы расположены в разных зданиях и объединены интерфейсом RS-485. Надежный способ избежать их — развязать сегменты линии RS 485, соединяющие разные здания, с помощью повторителей интерфейса RS-485 с гальванической изоляцией «С2000-ПИ».

Иногда возникает необходимость передачи информационного протокола системы «Орион» по локальной вычислительной сети Ethernet. Одним из решений поставленной задачи является использование преобразователей интерфейса «С2000-Ethernet».

При использовании преобразователя возможны два режима работы:

• Прозрачный режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в Ethernet и обратно. Предназначен для использования как в составе системы «Орион» (протокол «Орион» и «Орион Про»), так и в составе других систем;
• Режим с сохранением событий. Обеспечивает увеличение скорости обмена между устройствами системы «Орион» и уменьшение объема информации, передаваемой по локальной сети. Режим используется только в системе с протоколом обмена «Орион».

В случае использования топологии типа «точка-многоточие», к одному «С2000-Ethernet» на стороне опросчика допускается подключать до 8 «С2000-Ethernet» на клиентской стороне.

Структурная схема использования «С2000-Ethernet» с «С2000М»

Для подключения удаленных приборов к сетевому контроллеру по волоконно-оптической линии используются два преобразователя «RS-FX-MM» (для многомодовых ВОЛС) или «RS-FX-SM40» (для одномодовых ВОЛС): один – на стороне сетевого контроллера, второй – на стороне удаленных приборов системы «Орион».

Компания «Болид» поставляет сертифицированные в соответствии с ГОСТ Р 53325-2012 преобразователи информационных интерфейсов ИСО «Орион» в ВОЛС, которые могут применяться в том числе в системах АПС и пожарной автоматики. Максимальная длина передачи данных для преобразователя «RS-FX-MM» составляет 2 км, для преобразователя «RS-FX-SM40» — 40 км. Схема подключения приборов по интерфейсу RS-485 с использованием преобразователей в ВОЛС приведена на рис.

Структурная схема использования преобразователей RS-FX с АРМ «Орион Про» и «С2000М»

В ряде случаев возникает необходимость передачи информационного протокола системы «Орион» по радиоканалу. Основными достоинствами данной сети являются:

• искро-взрывобезопасность;
• отсутствие необходимости прокладывать кабель.

Для решения поставленной задачи можно применить радиомодемы «С2000-РПИ» (частота 2,4 ГГц) и «Невод-5» (433, 92 МГц).

Радиоканальный повторитель интерфейсов «С2000-РПИ» (далее — РПИ) позволяет подключать различное оборудование (с интерфейсом RS-232/RS-485) по радиоканалу и транслировать данные интерфейсов RS-232/RS-485 в диапазоне частот от 2405 до 2483,5 МГц. Предназначен для использования как в составе системы «Орион», так и в составе других систем, использующих пакетную передачу данных. Поддерживает работу в радиосетях с топологиями «Точка-точка», «Точка-многоточие» и ретрансляцию пакетов. Имеет два исполнения: «С2000-РПИ» — с внешней антенной и «С2000-РПИ исп. 01» — без внешней антенны.

Длина радиоканала между двумя РПИ в пределах прямой видимости:

на мощности 10 мВт:

• «С2000-РПИ» — до 200 м (со штатной антенной);
• «С2000-РПИ исп. 01» — до 150 м;

на мощности 100 мВт:

• «С2000-РПИ» — до 600 м (со штатной антенной);
• «С2000-РПИ исп. 01» — до 350 м.

Возможны два режима работы РПИ:

• Дежурный режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в радиоканал и обратно;
• Режим ретрансляции. Осуществляет прием и передачу (ретрансляцию пакетов) в радиоканале с одновременной выдачей информации в выбранный проводной интерфейс.

Особенности в работе системы с использованием РПИ:

• Следует учитывать состояние радиоэфира, наличие технологических источников радиопомех, и возможность помех природного характера;
• Для РПИ с внутренней антенной необходимо выбирать место с максимально возможным уровнем сигнала.

В следующих примерах система может работать как с ПК, так и без него.

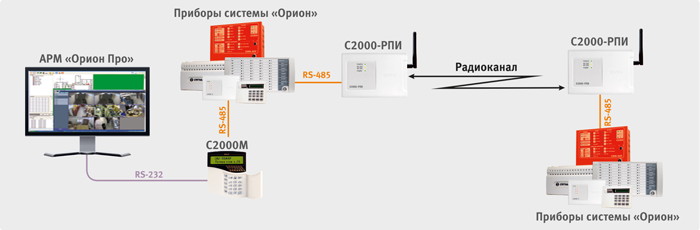

Соединение «точка-точка»

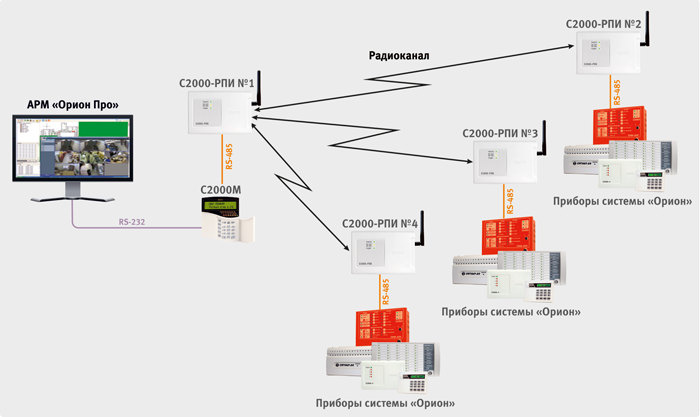

Соединение «точка-многоточка»

В случае использования топологии типа «точка-многоточие», к одному «С2000-РПИ» на серверной стороне допускается подключать до 6 «С2000-РПИ» на клиентской стороне.

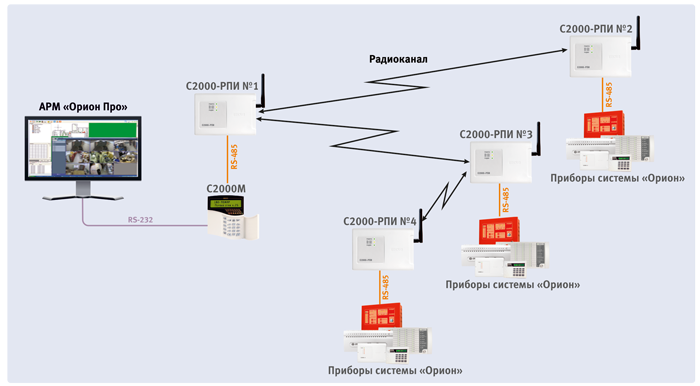

Работа РПИ в режиме ретрансляции пакетов по радиоканалу

Данные, получаемые РПИ №1 по интерфейсу RS-485, передаются по радиоканалу широковещательным пакетом. При приёме пакета по радиоканалу РПИ №2…4 выдают его по интерфейсу RS-485 приборам системы «Орион». РПИ №3 находится в режиме «Ретрансляция» и передаёт принятый пакет по радиоканалу на РПИ №4 и по интерфейсу RS-485 приборам системы «Орион».

Специалистами компании «Болид» были проведены испытания системы «Орион» с применением радиомодемов «Невод-5» производства фирмы «Геолинк Электроникс» (далее «Невод-5»), работающим на частоте 433,92 ± 0,2% МГц.

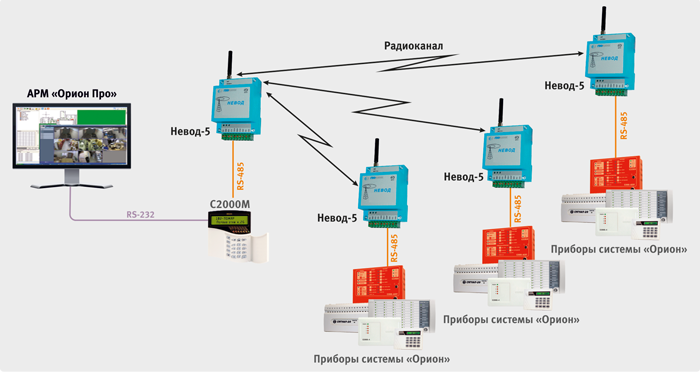

Соединение «точка-многоточка»

В случае использования топологии типа «точка-многоточка», количество «Невод-5» на клиентской стороне ограничивается только необходимой скоростью работы системы.

Повторяем, что в следующих примерах система может работать как с ПК, так и без него.

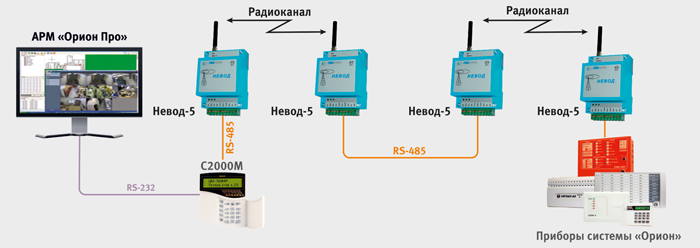

Работа в режиме ретрансляции пакетов по радиоканалу

Особенности в работе системы с использованием радиомодемов «Невод-5»:

• При использовании стандартных антенн для волны с частотой 433,92 МГц нельзя располагать передатчики на расстоянии ближе 6 метров друг от друга.
• Следует учитывать состояние радиоэфира, наличие технологических источников радиопомех и возможность помех природного характера

Для охранных систем и систем контроля доступа возможно построение схем без пульта «С2000М», при этом «C2000-Ethernet», помимо передачи интерфейса, осуществляют преобразование интерфейса RS-232 в RS-485.
Преобразователи «RS-FX-MM» и «RS-FX-SM40» не могут использоваться в таком режиме.

Типовая схема работы «С2000-Ethernet» по протоколу «Орион»

Если для сегментов интерфейса RS-485 используется воздушная прокладка, следует применять Блоки защиты линии «БЗЛ».

Для гальванической развязки сегментов интерфейса целесообразно использовать повторители «С2000-ПИ». При этом питание приборов, подключенных до и после «С2000-ПИ», следует производить от разных источников питания. Шины «0В» данных приборов объединять не следует. Рекомендуемая схема на примере объекта из 3-х зданий представлена на рисунке.

Схема подключения приборов с защитой интерфейса RS-485 от перенапряжений
